Kia Picanto: Compartiment moteur

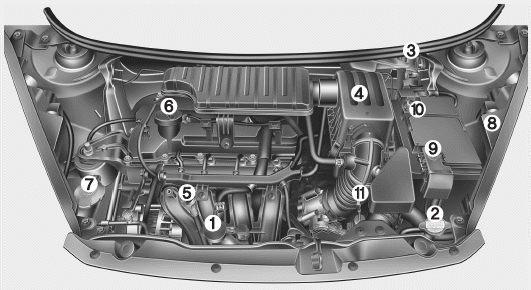

■ Moteur essence (1,25 L)

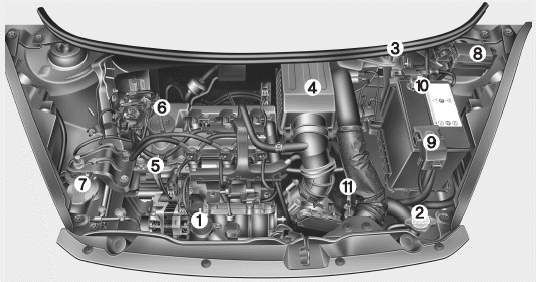

■ Moteur essence (1,0 L)

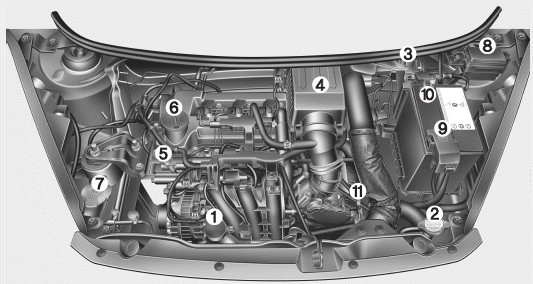

■ GPL 1,0
1. Réservoir du liquide de refroidissement
2. Bouchon du radiateur
3. Réservoir du liquide de frein
4. Filtre à air
5. Jauge d’huile moteur
6. Bouchon de remplissage d’huile moteur
7. Réservoir du liquide de lave-glace du pare-brise
8. Boîtier de fusibles
9. Borne positive de la batterie
10. Borne négative de la batterie
11. Jauge du liquide de la boîte-pont automatique
Présentation du tableau de bord
1. Combiné instruments
2. Avertisseur sonore
3. Airbag conducteur frontal
4. Commande des feux / clignotants
5. Essuie/lave glace
6. Contact* ou bouton de démarrage/ d'arrêt du moteur
7 ...
