Kia Picanto Revue Technique Automobile / Système électrique du moteur / Système de charge / Convertisseur DC/DC Diagrammes schématiques

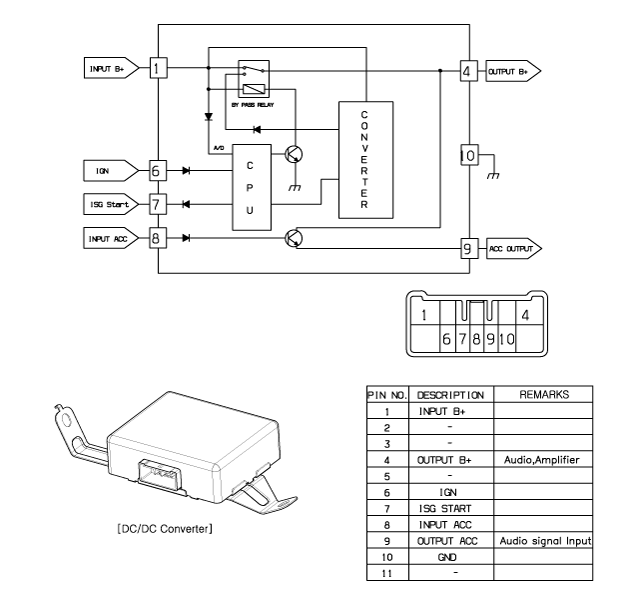

Schéma du circuit

Avec ALL 2 et batterie de connexion, entrez le signal “Démarrage ISG“ puis le RELAIS DE DÉRIVATION s'active après avoir augmenté la tension (12 ± 0,6 V) de la batterie faible. Si la tension de la batterie est supérieure à 12 ± 0,5 V, le RELAIS DE DÉRIVATION se désactive.

En mode ISG, si l'alimentation d'un système audio se désactive lorsque la fonction “Démarrage auto” ou “Démarrage au ralenti” fonctionne, remplacez le convertisseur DC/DC.

Convertisseur DC/DC Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Convertisseur CC/CC ...

Convertisseur DC/DC Procédures de réparations

Dépose et pose 1. Débranchez la borne négative de la batterie. Couple de serrage Sans capteur de batterie : 7, ...
