Kia Picanto: Coussin anticollision Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Intérieur / Coussin anticollision Composants et emplacement des composants

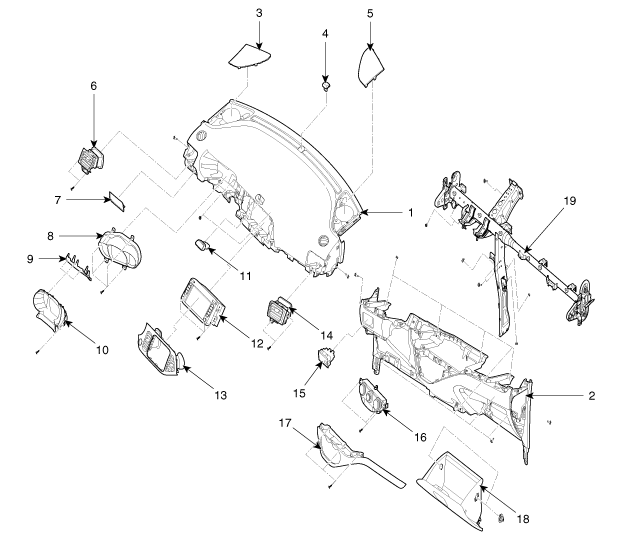

COMPOSANTS

1. Tableau de bord principal supérieur
2. Tableau de bord principal inférieur
3. Grille de haut-parleur latéral [G]
4. Photocapteur
5. Grille de haut-parleur latéral [D]
6. Conduit de la bouche d’air latérale [G]
7. Garniture du tableau de bord [G]
8. Tableau de bord
9. Panneau supérieur frontal du groupe d’instruments
10. Panneau inférieur frontal du groupe d’instruments

11. Interrupteur des feux de détresse
12. Audio
13. Tableau de bord central
14. Conduit de la bouche d’air latérale [D]
15. Interrupteur du tableau de bord inférieur
16. Unité de commande de chauffage
17. Garniture du tableau de bord [D]
18. Boîte à gants
19. Traverse d’auvent
