Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Toit ouvrant / Diagrammes schématiques

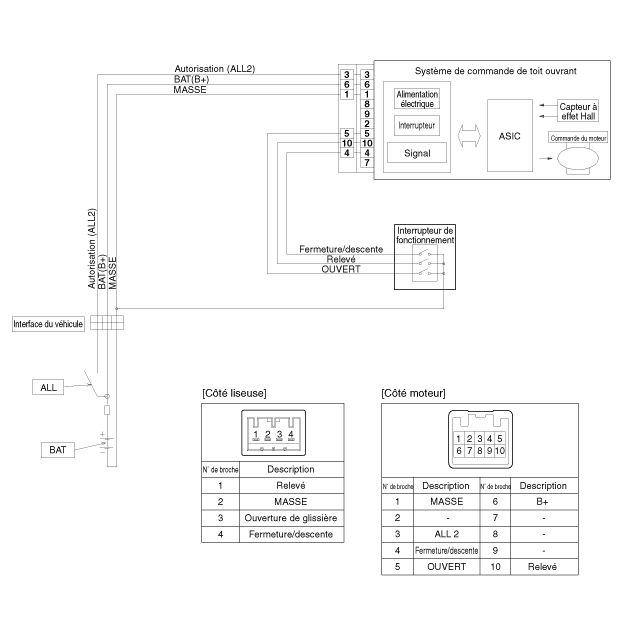

Schéma du circuit

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Toit ouvrant 2. Interrupteur du toit ouvrant 3. Moteur du toit ouvrant et contrôleur ...

À interrupteur du toit ouvrant Procédures de réparation

Contrôle 1. Débranchez la borne négative (-) de la batterie. 2. Après avoir déposé la lentille (A) et les vis, déposez la lampe d ...
