Kia Picanto Revue Technique Automobile / Système de suspension / Système de suspension avant / Ensemble de la jambe de force avant Composants et emplacement des composants

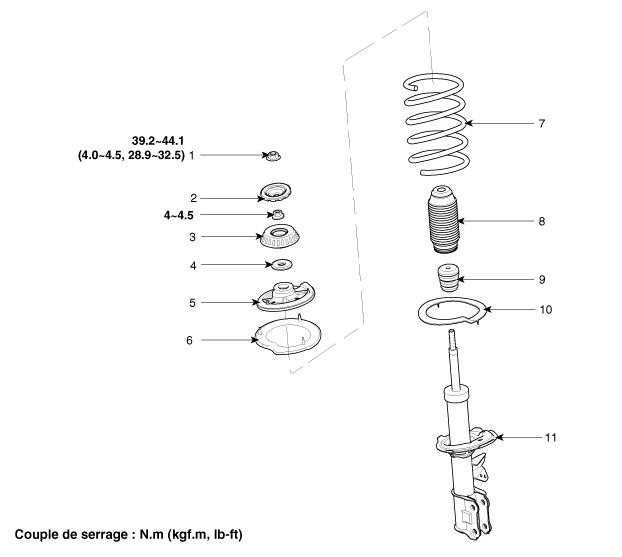

COMPOSANTS


Serrez au couple spécifié à la position courbe du véhicule
Fixez l'extrémité de la bielle de direction et serrez l'écrou
1. Contre-écrou
2. Chapeau d’isolation anti-poussière
3. Isolateur de la béquille
4. Roulement de la jambe de force
5. Siège supérieur du ressort
6. Coussin supérieur du ressort
7. Ressort de bobine
8. Couvercle pare-poussière
9. Caoutchouc du pare-chocs
10. Coussin inférieur du ressort
11. Ensemble de la bielle
