Kia Picanto: À capteur TPMS Procédures de réparation

Kia Picanto Revue Technique Automobile

DÉPOSE
Dépose de pneu
1.
Dégonflez le pneu et retirez les poids d'équilibre.

•
Le démonte-pneu doit être placé à environ. 90° du côté de la valve de la roue Il ne doit pas être trop profond.
•
Évitez tout contact du pneu/outil avec la valve lors de la dépose.
•
La dépose doit se terminer près de la valve.

Dépose du capteur

Manipulez le capteur avec soin.
1.
Déposez l'écrou de la valve.


L'écrou de la valve ne doit pas être réutilisé.
2.
Débarrassez-vous de l'ensemble de la valve.
INSTALLATION
Montage du capteur

•
Manipulez le capteur avec soin.
•
Évitez tout contact avec le lubrifiant.
•
Assurez-vous que la roue à monter est faite pour le capteur. Il doit y avoir un repère l'indiquant.
•
Assurez-vous que l'orifice de la valve et la surface de contact de la roue sont propres.
1.
Faites coulisser l'unité du capteur-soupape via l'orifice de soupape de la jante. Maintenez le capteur contre la jante et le joint en caoutchouc contre la surface d'étanchéité.
2.
Insérez l'écrou au-dessus la tige de soupape puis serrez l'écrou.

3.
Continuez de serrer l'écrou jusqu'à contact avec la jante et serrez à 2,4 ~ 3,0 Nm.


–
Serrez doucement par étapes de quart de tour jusqu'à ce que le couple final soit atteint.
–
Ne dépassez pas le couple autorisé.
–
N'utilisez pas d'outils électriques ou pneumatiques.
4.
Vérifiez que le capteur soit bien attaché à la jante.

Risque d'endommagement pendant l'installation / la dépose des pneus si le capteur n'est pas bien attaché à la jante.
5.
Effectuez la correction de gonflage/pression puis montez le capuchon de la valve.
6.
Installez le pneu. (Voir "Installation du pneu")
7.
En cas de dysfonctionnement du capteur TPMS, le capteur doit être appris. Après le remplacement d'un capteur défectueux, effectuez l'apprentissage.
Procédure de diagnostic avec dispositif de diagnostic
Le contenu principal du manuel des méthodes de diagnostic avec dispositif de diagnostic est le suivant:
1.
Connectez le connecteur d'auto-diagnostic (16 broches) situé dans la partie inférieure du tableau de bord sur le dispositif d'auto diagnostic puis activez le dispositif une fois que la clé de contact est ON.
2.
Sélectionnez le "Modèle du véhicule" et "TPMS" sur l'écran de sélection du véhicule GDS puis appuyez sur OK.

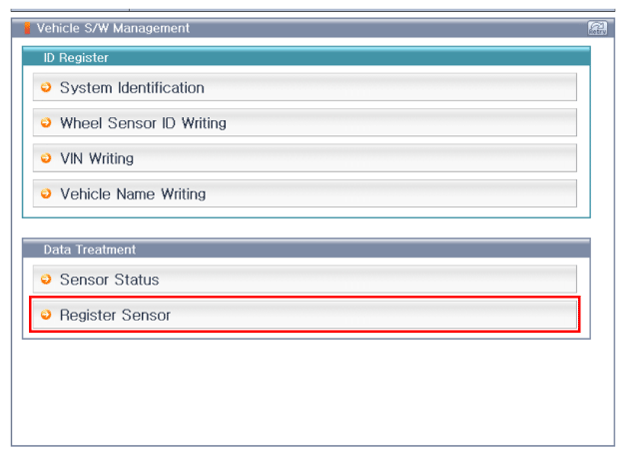

[Enregistrez l'initialisation du capteur]

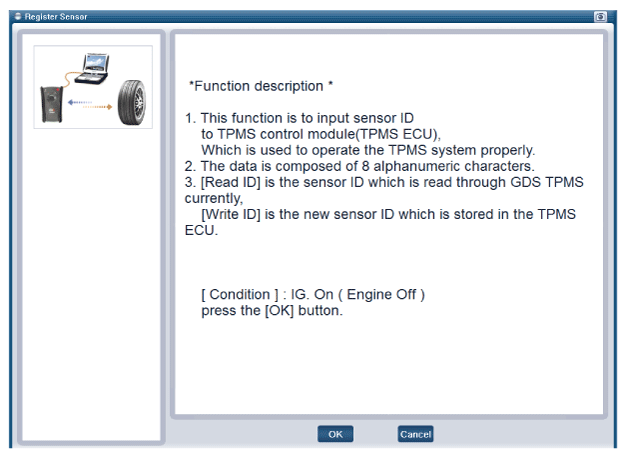

[Enregistrez la description de fonction du capteur]

[Préparation des mesures du capteur de phase]

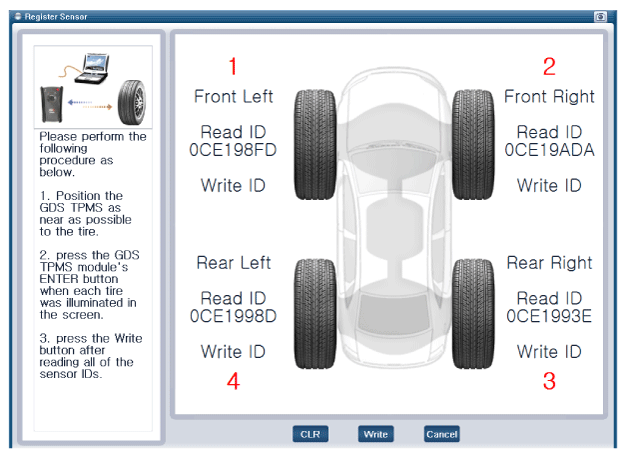

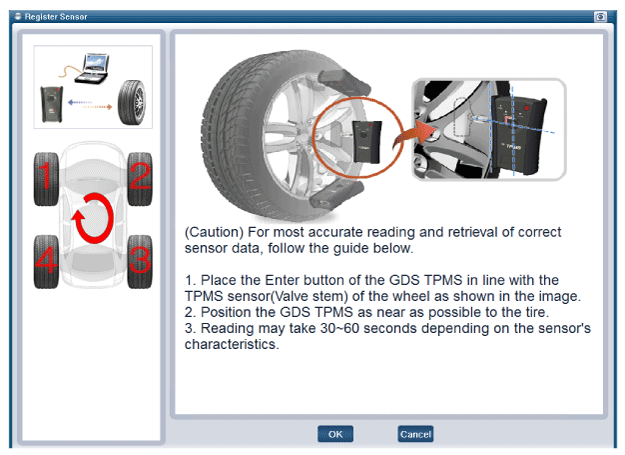

[Méthode 1 d'enregistrement du capteur]

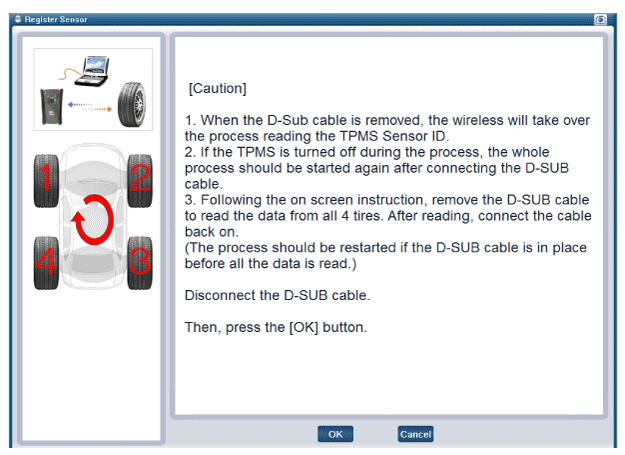

[Méthode 2 d'enregistrement du capteur]

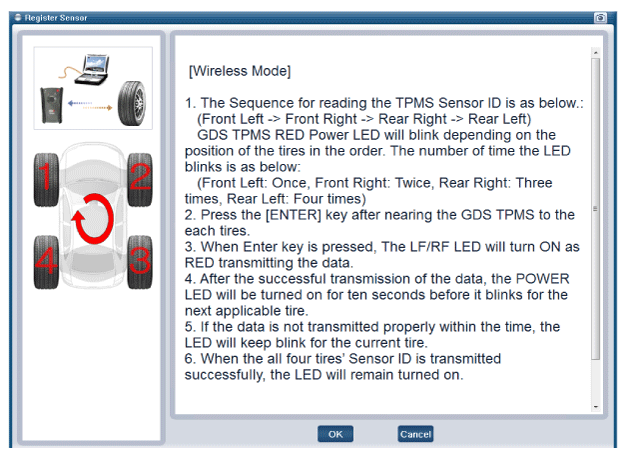

[Méthode 3 d'enregistrement du capteur]

[Méthode 4 d'enregistrement du capteur]

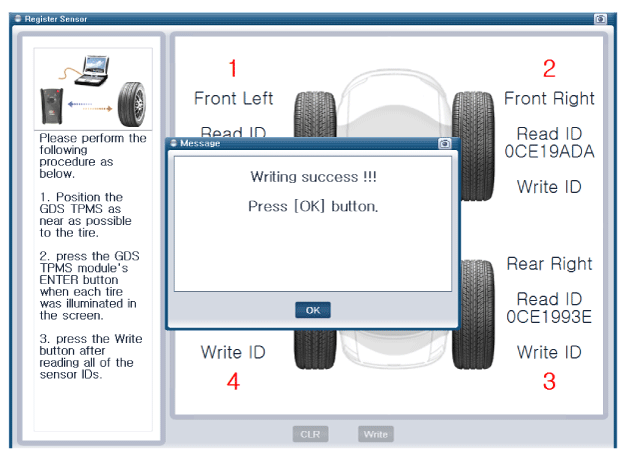

[Méthode 5 d'enregistrement du capteur]


•

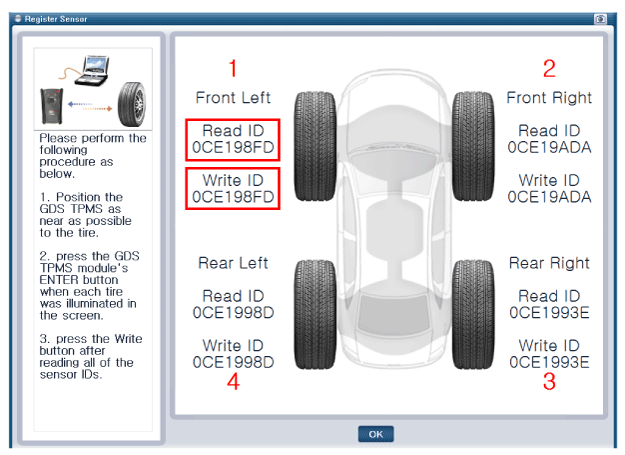

Contrôlez si écriture et lecture ID sont identiques.
•
Après l'enregistrement du capteur "Informations sans fil du capteur", déterminez si le capteur fonctionne correctement.

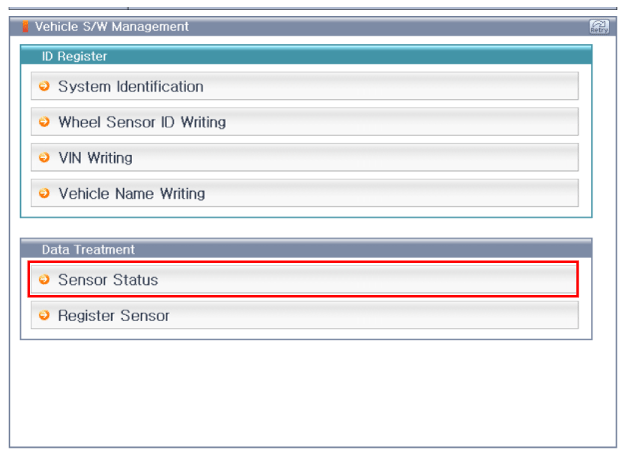

[Initialisation de l'état du capteur]

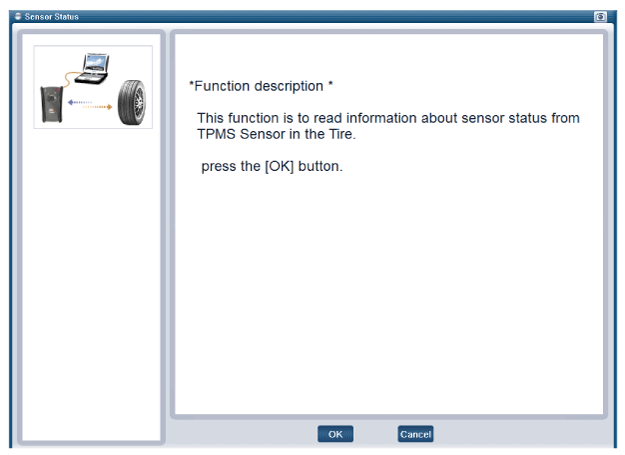

[Description de fonction du capteur]

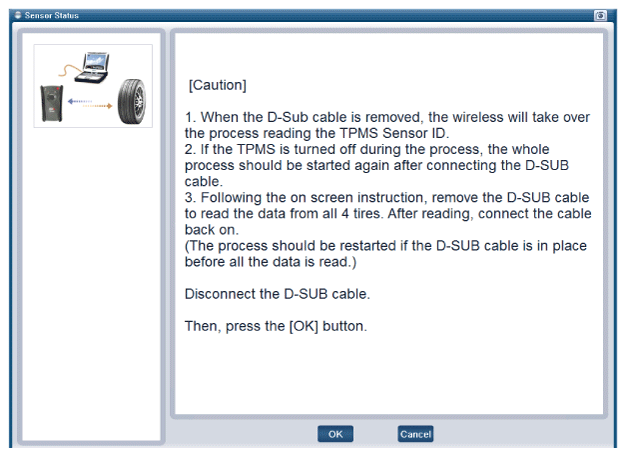

[Préparation des mesures du capteur de phase]


•
En Amérique du Nord, le câble est mesuré séparément.
•
Dans la zone domestique et générale (Europe), le câble est mesuré sans séparation.

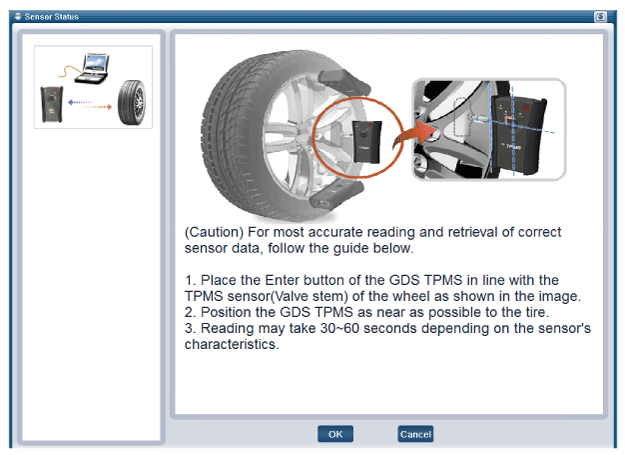

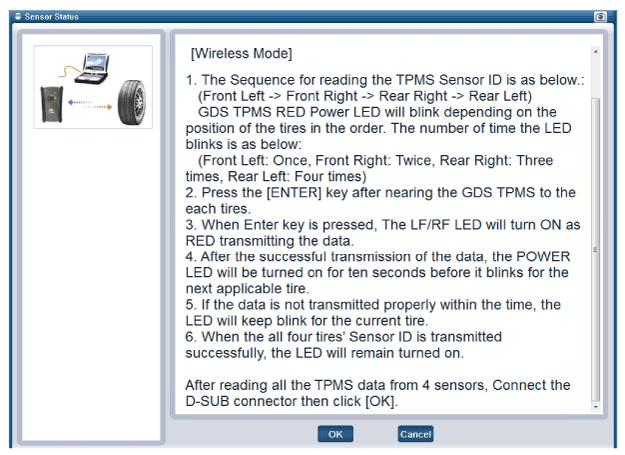

[Mesures 1 du capteur]

[Mesures 2 du capteur]

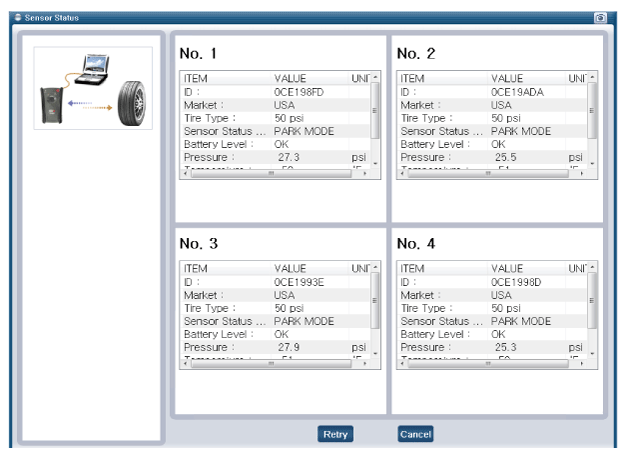

[État du capteur]


•
Chaque entrée doit être contrôlée pour déterminer si les capteurs sont normaux.
•
Après le remplacement des pneus ou des capteurs, contrôlez que les capteurs fonctionnent correctement après le processus d'enregistrement.
