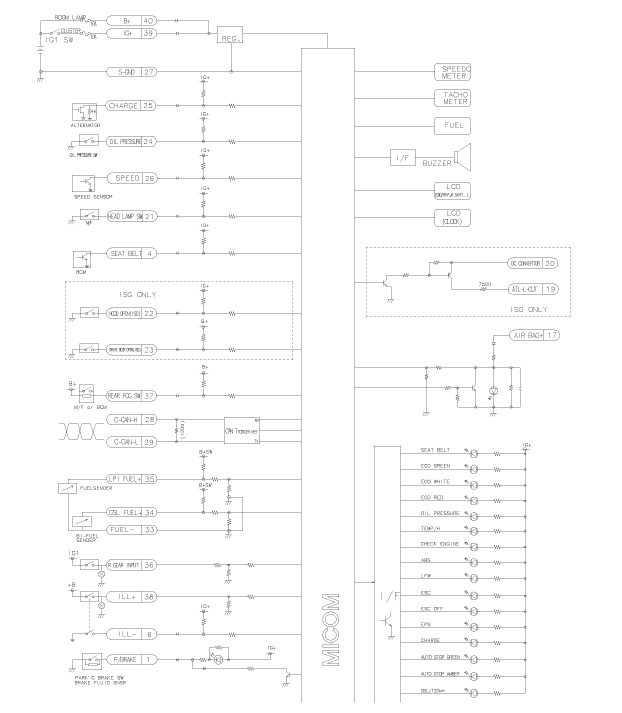

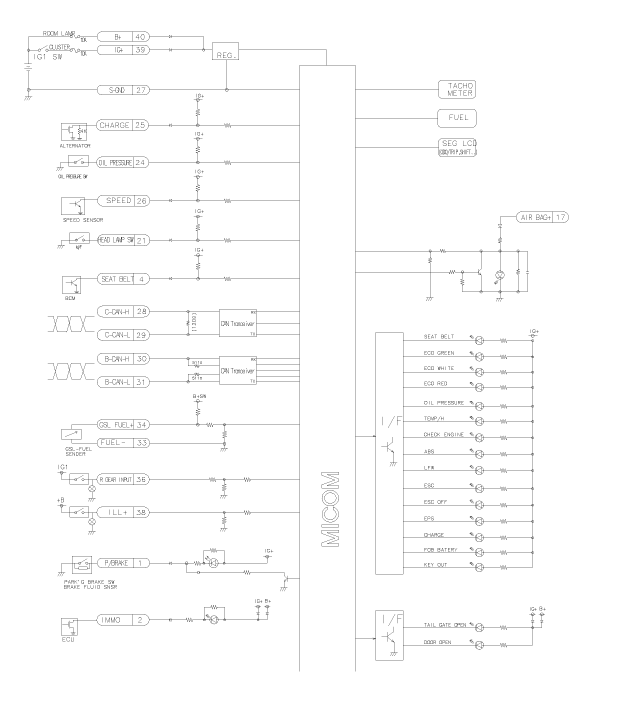

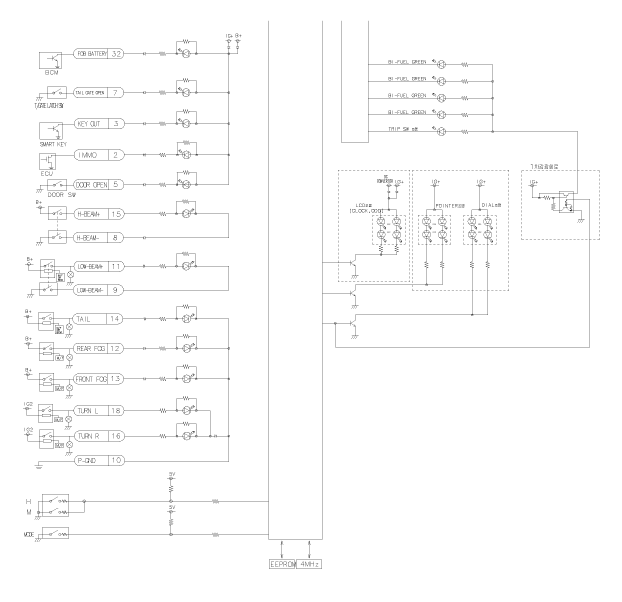

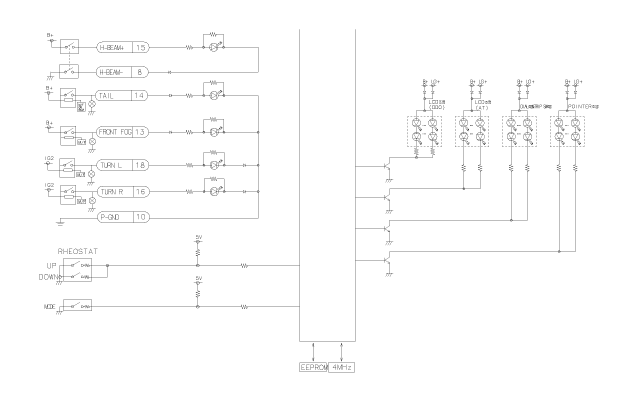

| Schéma du circuit |




Groupe d'instruments Description et fonctionnement
Groupe d'instruments Procédures de réparationRemplacement du boîtier de fusibles du tableau de bord
1. Placez le contacteur d’allumage et tous les autres commutateurs en position
« Off ».
2. Ouvrez le couvercle du boîtier de fusibles.
■
Type A
■ Type B
3. Retirez le fusible défaillant. Utilisez l'outil d'extraction prévu dans le
panneau de fusibles du compartiment ...
Boîte d'engrenage de direction Composants et emplacement des composants
COMPOSANTS
1. Rotule de la barre de connexion
2. Contre-écrou
3. Clip de soufflets
4. Soufflets
5. Barre de connexion
6. Barre de crémaillère
7. Joint pare poussière
8. Chapeau pare-poussière
9. Joint étanche d'huile
...
