Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Rétroviseur lectrique portière / Interr. rétroviseur lectrique Procédures de réparation

Contrôle

1.	Déconnectez le connecteur du module de l'interrupteur du rétroviseur électrique de porte du panneau de l'ordinateur de bord de la porte avant.

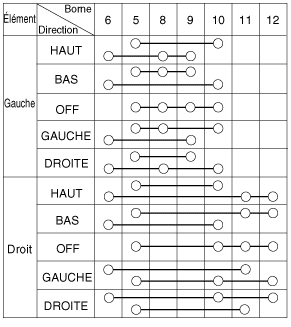

2.	Vérifiez la continuité entre les bornes de l'interrupteur de rétroviseur électrique de porte selon le tableau ci-dessous

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez la garniture de porte avant. (Reportez-vous au groupe BD - "Porte avant")

Déposez l'interrupteur du rétroviseur électrique de porte (A) après avoir desserré les vis.

Veillez à ne pas endommager le crochet lors de la dépose du module de l'interrupteur.

INSTALLATION

1.	Installez l'interrupteur de rétroviseur électrique du conducteur et les connecteurs.

2.	Installez la garniture de porte avant.
