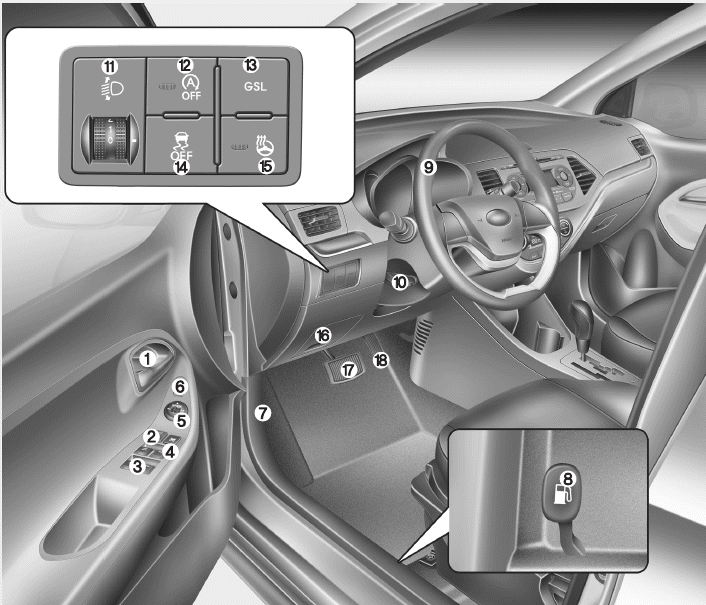

Kia Picanto: Présentation de l'habitacle
1. Bouton de verrouillage / déverrouillage de la portière
2. Commutateur de verrouillage centralisé des portes
3. Commutateurs des vitres électriques
4. Bouton de verrouillage des vitres électriques
5. Télécommande électrique du rétroviseur extérieur
6. Bouton de rabattement du rétroviseur extérieur
7. Levier d'ouverture de capot
8. Levier d'ouverture de la trappe de carburant
9. Volant
10. Levier d'inclinaison du volant
11. Dispositif de réglage de la hauteur des phares
12. Bouton d'arrêt du système Idle Stop and Go
13. Commutateur du mode Essence* 14. Bouton ESC OFF (ESC désactivé)
15.Commutateur de chauffage du volant
16. Boîtier de fusibles
17. PÉDALE DE FREIN
18. Pédale d’accélérateur
Présentation du tableau de bord
1. Combiné instruments
2. Avertisseur sonore
3. Airbag conducteur frontal
4. Commande des feux / clignotants
5. Essuie/lave glace
6. Contact* ou bouton de démarrage/ d'arrêt du moteur
7 ...
