Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / À interrupteur multifonctions / Procédures de réparation
| Contrôle |
CONTRÔLE DE L′INTERRUPTEUR D′ ÉCLAIRage
Contrôlez la présence de continuité entre les bornes suivantes, à chaque position
de l'interrupteur multifonctions. Si la continuité n'est pas conforme aux spécifications,
remplacez l'interrupteur multifonctions.
À interrupteur D′ ÉCLAIRage ( ÉCLAIRage AUTO)
INTERRUPTEUR D'ÉCLAIRAGE
Interrupteur des feux de croisement et de dépassement
HU : Feux de route des phares
HL : Feux de croisement des phares
P : Interrupteur de feux de stationnement
Interrupteur des clignotants
Interrupteur des feux antibrouillard
CONTRÔLE DE L′INTERRUPTEUR DE L′ESSUIE-GLACE ET DU LAVE-GLACE
Contrôlez la présence de continuité entre les bornes suivantes, à chaque position
de l'interrupteur multifonctions. Si la continuité n'est pas conforme aux spécifications,
remplacez l'interrupteur multifonctions.
Commande d'essuie-glace
INTERRUPTEUR DU LAVE-GLACE
| Vérification (avec GDS) |
| 1. |
Contrôlez la spécification d'entrée/sortie BCM de l'interrupteur multi-fonctions
avec GDS. Si la spécification est anormale, changez le phare ou l'interrupteur
de l'essuie-glace.
|
| 2. |
Si l'on demande un diagnostic sur l'interrupteur multi-fonctions, choisissez
le modèle et "BCM".
|
| 3. |

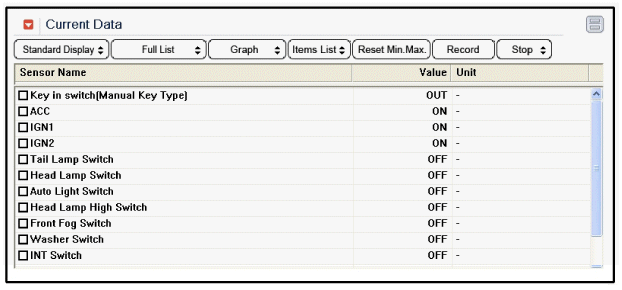

Pour consulter la présente valeur entrée/sortie de BCM, "DONNÉES actuelles".
Il fournit des informations sur les conditions d'entrée/sortie de BCM
de l'alimentation, clignotant/feux stop, phare, porte, verrouillages,
rétroviseur extérieur, essuie-glace, éclairage automatique et émetteurs
etc.
|
| 4. |

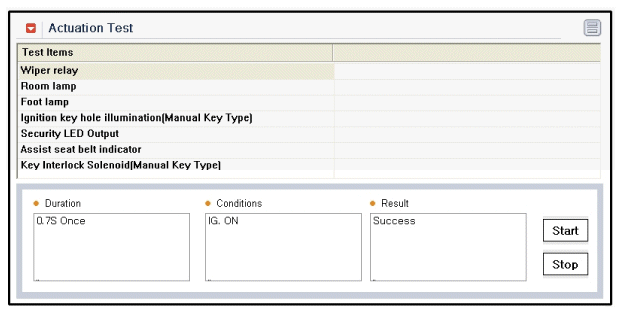

Pour effectuer une opération forcée sur les facteurs d'entrée de BCM,
sélectionnez "TEST D'ACTIVATION".
|
| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlevez le volant.
(Reportez-vous au groupe ST - "Arbre et colonne de direction".)
|
| 3. |
Déposez les garnitures supérieures et inférieures de la colonne de direction
(A) après avoir dévissé 3 vis.
|
| 4. |
S'il est nécessaire de procéder à la dépose. Interrupteur de l'essuie-glace
& du lave-glace (A) uniquement, déverrouillez l'interrupteur de l'essuie-glace
en utilisant un outil sans déposer le volant et le contact tournant.
|
| 5. |
Vérifiez le ressort de l′horloge.
(Voir groupe RT - "Module de l'airbag")
|
| 6. |
Débranchez le connecteur de l'interrupteur d'éclairage (A) et le connecteur
de l'interrupteur d'essuie-glace et de lave-glace (B).
|
| 7. |
Retirez le bloc du commutateur multifonction (A) en desserrant 2 vis.
|
| INSTALLATION |
| 1. |
Posez les interrupteurs multifonctions.
|
| 2. |
Installez le ressort en spirale.
|
| 3. |
Installez les capots supérieur et inférieur de la colonne de direction.
|
| 4. |
Installez le volant de direction.
|
Composants et emplacement des composants
COMPOSANTS
CONNECTEUR
Nom
NON
Description
CONNECTEUR
Nom
NON
Description
INTERRUPT ...
Klaxon
...
