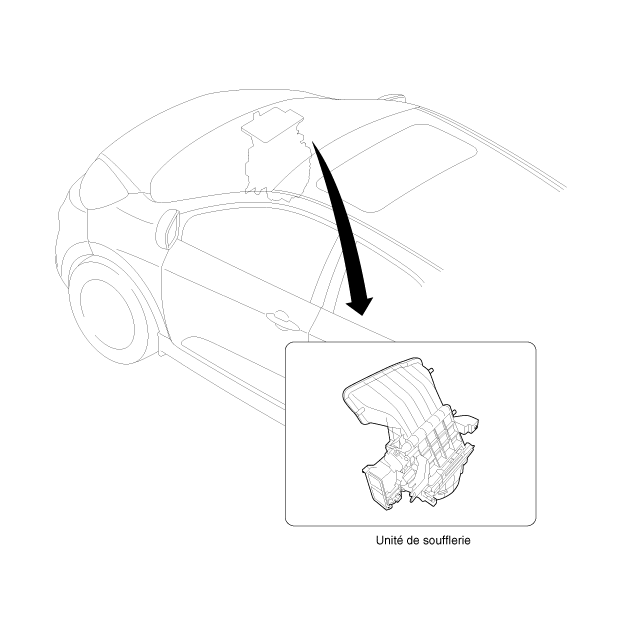

| EMPLACEMENT DES COMPOSANTS |

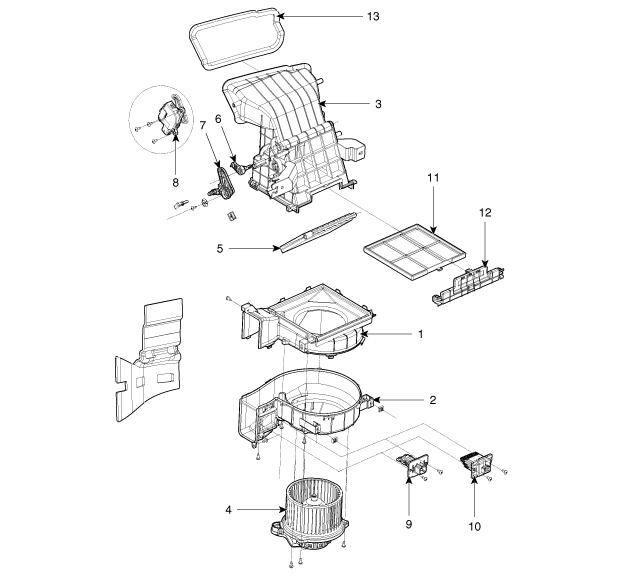

| COMPOSANTS |

|
1. Carter supérieur de la soufflerie 2. Boîtier de la soufflerie (inférieure) 3. Boîtier de gaine d’admission 4. Moteur de soufflerie 5. Volet d'admission |
6. Arc d’entrée 7. Levier du volet d'admission 8. Activateur d'admission 9. Résistance de soufflerie 10. FET |
11. Filtre d’air de commande climatique 12. Couvercle du filtre d’air de commande climatique 13. Joint de l’admission |
À soufflerie
