■ Type A

■ Type B
Pour utiliser le cendrier, soulevez le couvercle.
Pour nettoyer ou vider le cendrier, sortezle de son logement.

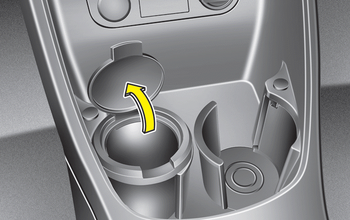

Pour utiliser le cendrier, tirez pour que sa trappe bascule vers le porte-gobelet situé juste à côté. (Type A)

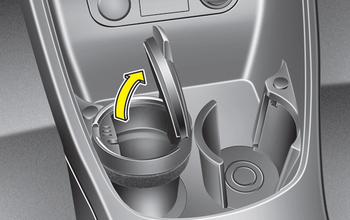

Pour utiliser le cendrier, mettez-le dans le porte-gobelet (type B).
AVERTISSEMENT - Utilisation du cendrier
Allume-cigare
