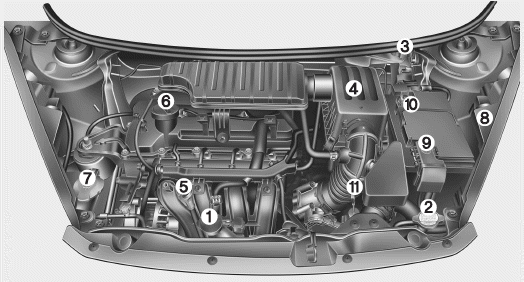

■ Moteur essence (1,25 L)

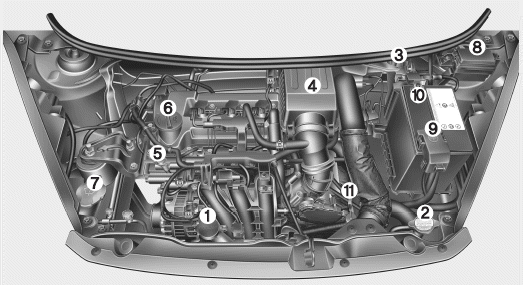

■ Moteur essence (1,0 L)

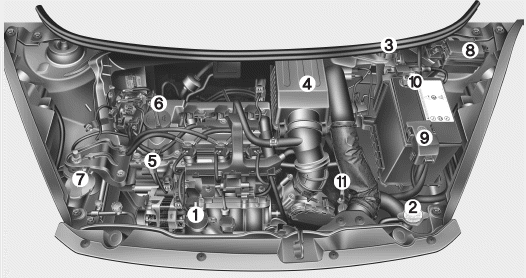

■ GPL 1,0
1. Réservoir du liquide de refroidissement
2. Bouchon du radiateur
3. Réservoir du liquide de frein
4. Filtre à air
5. Jauge d’huile moteur
6. Bouchon de remplissage d’huile moteur
7. Réservoir du liquide de lave-glace du pare-brise
8. Boîtier de fusibles
9. Borne positive de la batterie
10. Borne négative de la batterie
11. Jauge du liquide de la boîte-pont automatique*
Convertisseur DC/DC Procédures de réparations
Dépose et pose
1.
Débranchez la borne négative de la batterie.
Couple de serrage
Sans capteur de batterie :
7,8 ~ 9,8 N·m (0,8 ~ 1,0 kgf·m, 5,8 ~ 7,2 lb·ft)
Avec capteur de batterie :
...
Module de commande ABS Composants et emplacement des composants
COMPOSANTS
1. Tuyau avant-gauche
2. Tuyau arrière droit
3. Tuyau arrière-gauche
4. Tuyau avant droit
5. MC2
6. MC1
7. Module de commande ABS (HECU)
8. Amortisseur
9. Support
...
