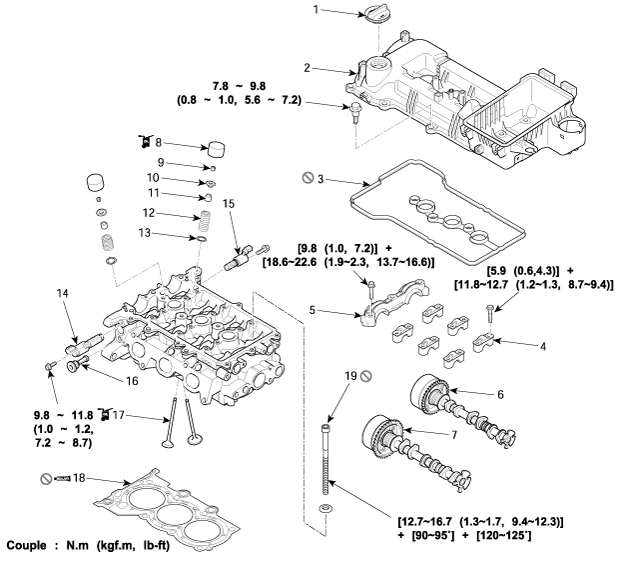

COMPOSANTS |
1. Bouchon de remplissage d'huile 2. Couvercle de la culasse 3. Joint du couvercle de la culasse 4. Chapeau du palier de l’arbre à cames 5. Chapeau de palier de l’arbre à cames avant 6. CVVT d'échappement |
7. CVVT d'admission 8. MLA (Régleur de jeu mécanique) 9. Verrouillage de retenue 10. Retenue 11. Joint de la tige de soupape 12. Ressort de soupape |
13. Siège du ressort de soupape 14. OCV d'admission (soupape de commande d'huile) 15. OCV d'échappement (soupape de commande d'huile) 16. Filtre OCV 17. Soupape 18. Joint de culasse 19. Boulon de culasse |
Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
[GSL 1,0 MPI]
[GSL 1,25 MPI]
...
Unité de Commande du Chauffage & du Climatiseur (Entièrement Automatique) Composants
et emplacement des composants
COMPOSANTS
PANNEAU DE CONTRÔLE
FONCTION DES BROCHES DES CONNECTEURS
CONNECTEUR
N° de BROCHE
Fonction
CONNECTEUR
N° de BROCHE
Fonction
Connecteur (A)
1
...
