Kia Picanto Revue Technique Automobile / Système de suspension / Système de suspension avant / Composants et emplacement des composants

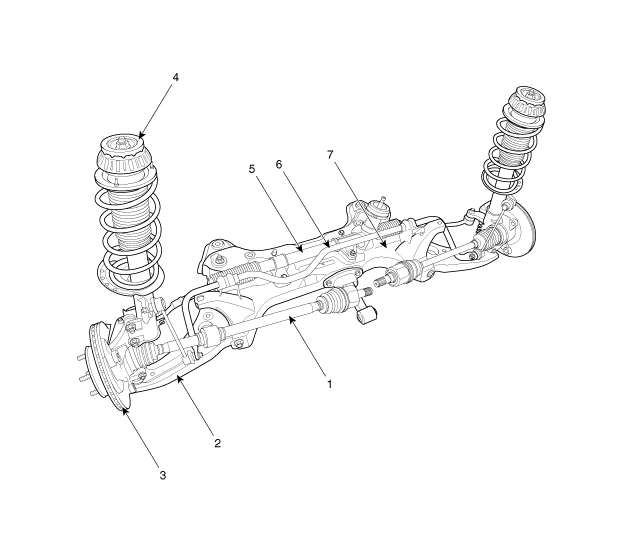

emplacement des composants

1. Arbre de transmission
2. Bras inférieur
3. Disque avant
4. Ensemble de la bielle

5. Boîte de vitesses de direction
6. Barre stabilisatrice
7. Faux-châssis

Système de suspension avant

...

Ensemble de la jambe de force avant Composants et emplacement des composants

COMPOSANTS • Serrez au couple spécifié à la position courbe du véhicule ...
