Kia Picanto: Composants et emplacement des composants

Kia Picanto Revue Technique Automobile
Kia Picanto Revue Technique Automobile / Retenue / Composants et emplacement des composants

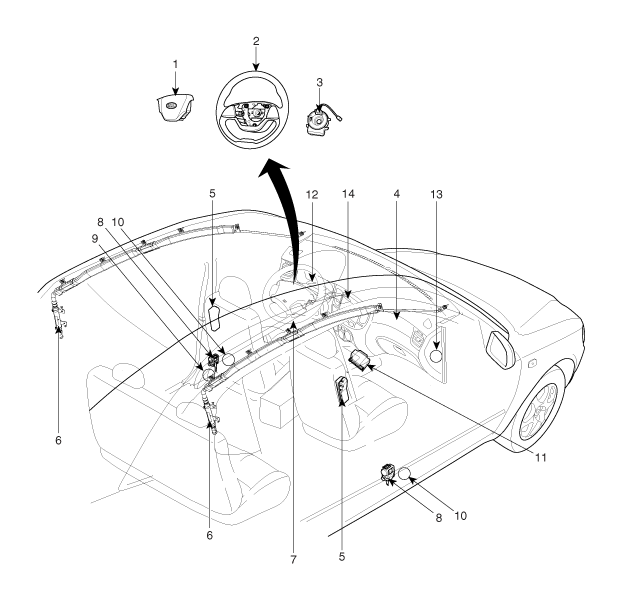

COMPOSANTS

1. Airbag du conducteur (DAB)
2. Volant de direction
3. Ressort spiral
4. Airbag du passager (PAB)
5. Airbag latéral (SAB)
6. Airbag rideau (CAB)
7. Airbag genoux (KAB)
8. Prétendeur de ceinture de sécurité (BPT)
9. Prétendeur ancrage (APT)
10. Capteur d’impact latéral (SIS)
11. Module de commande du système de retenue supplémentaire (SRSCM)
12. Témoin d’avertissement d’airbag
13. Interrupteur ON/OFF d'airbag passager
14. Voyant ON/OFF d'airbag passager

emplacement des composants
À module de COMMANDE DU SYSTÈME DE RETENUE SUPPLÉMENTAIRE (SRSCM)

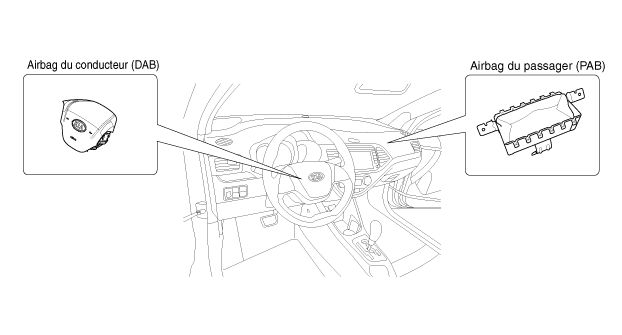

AIRBAG DU CONDUCTEUR (DAB) / AIRBAG DU PASSAGER (PAB)

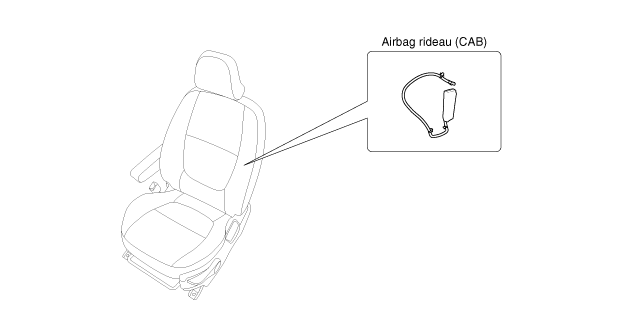

airbag latéral (SAB)

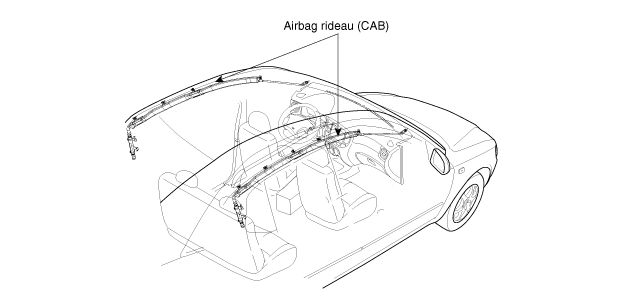

AIRBAG RIDEAU (CAB)

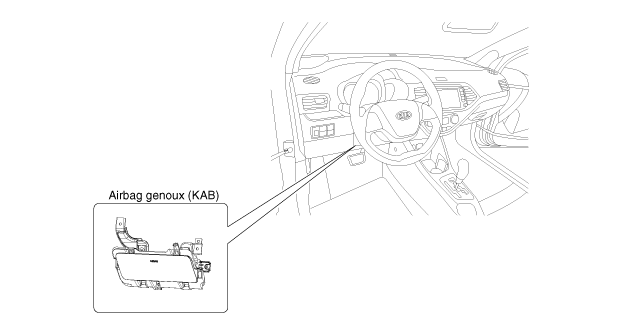

Airbag genoux (KAB)

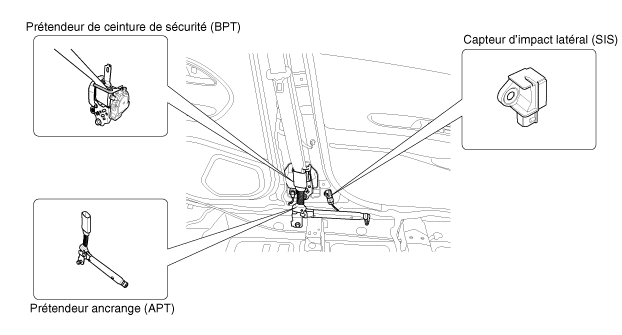

Capteur d'impact latéral (SIS)/prétendeur de ceinture de sécurité (BPT)/prétendeur d'ancrage (APT)

Procédures de réparation
REMPLACEMENT DU COMPOSANT APRÈS DÉPLOIEMENT    Avant de réparer les SRS, vérifiez les DTC en utilisant le G ...

SRSCM
...
