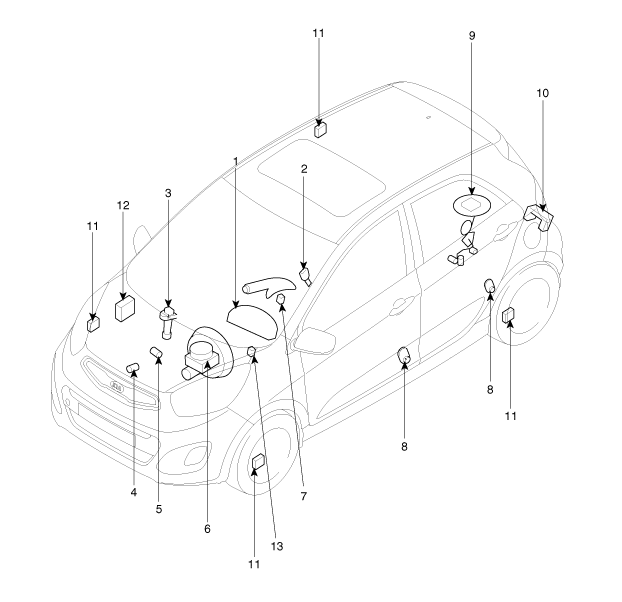

EMPLACEMENT DES COMPOSANTS |
1. Groupe d’instruments 2. Interrupteur de la ceinture de sécurité 3. Capteur de vitesse du véhicule 4. Émetteur de température du liquide de refroidissement 5. Interrupteur de pression d’huile 6. Interrupteur d’alarme de niveau du liquide de frein |
7. Interrupteur de frein de stationnement 8. Interrupteur de la porte 9. Émetteur de jauge de carburant 10. Interrupteur d'ouverture du hayon 11. Capteur de vitesse de roue 12. ABS ECU |
Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez le panneau inférieur du tableau de bord côté conducteur.
(Reportez-vous au groupe BD - "Tableau de bord")
3.
...
Convertisseur DC/DC Diagrammes schématiques
Schéma du circuit
Avec ALL 2 et batterie de connexion, entrez le signal “Démarrage ISG“
puis le RELAIS DE DÉRIVATION s'active après avoir augmenté la tension
(12 ± 0,6 V) de la batteri ...
