Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Verrouillage électrique des portes / Composants et emplacement des composants

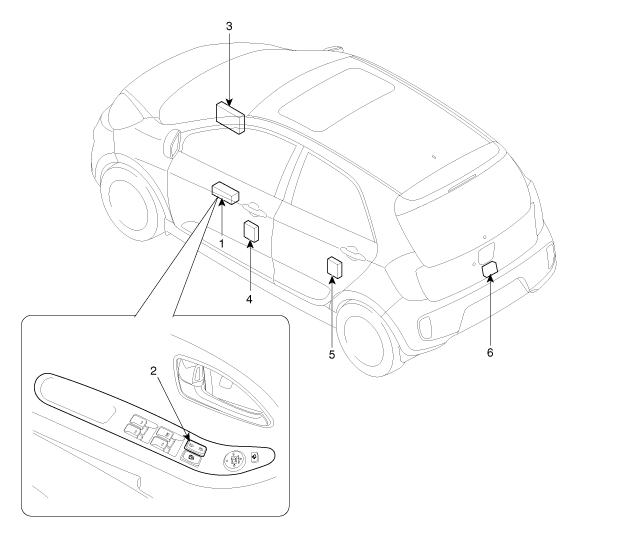

EMPLACEMENT DES COMPOSANTS

1. Interrupteur de la vitre électrique conducteur
2. Interrupteur de verrouillage des portières
3. Module de commande de la carosserie (BCM)

4. Actionneur du verrouillage de la porte avant
5. Actionneur de verrouillage de la portière arrière
6. Actionneur d'ouverture du couvercle du coffre

Verrouillage électrique des portes

...

À actionneurs de verrouillage électrique de porte Procédures de réparation

Contrôle CONTRÔLE DU DISPOSITIF DE COMMANDE DE VERROUILLAGE DE LA PORTE AVANT 1. Enlevez la garniture de porte avant. (Reportez-vous au groupe BD - &quo ...
