Le SRS englobe les composants suivants :
1. Module d'airbag conducteur frontal*
2. Module d'airbag passager frontal*
3. Modules d'airbags latéraux*
4. Modules d'airbags rideau*
5. Module d'airbag pour genoux côté conducteur*
6. Dispositifs de prétension avec rétracteur*
7. Témoin d'airbag
8. Module de commande SRS (SRSCM)
9. Capteurs d'impact latéral*
10. Bloc de fixation du pré-tensionneur* (côté conducteur)
11. Interrupteur ON/OFF d'airbag passager avant*
12. Témoin d'airbag passager avant sur OFF*
Dès que le contacteur d'allumage est sur la position ON, le module SRSCM surveille en permanence tous les éléments afin de déterminer si un impact heurtant l'avant du véhicule ou un point à proximité nécessite le déploiement de l'airbag ou le déclenchement des ceintures de sécurité à prétension.
Lorsque le contact est allumé, le voyant d'avertissement de l'airbag SRS ""
s'allume pendant environ 6 secondes sur le tableau de bord.
AVERTISSEMENT
Si l’une de ces situations se produit, c’est qu’il y a une anomalie du SRS. Faites examiner le système d’airbag par un concessionnaire Kia agréé dès que possible.

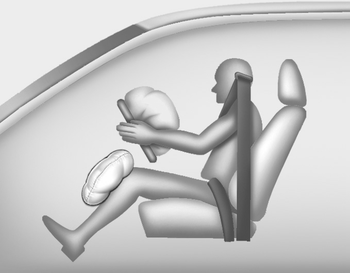

Airbag conducteur frontal (1)
Les modules d'airbags avant sont situés au centre du volant (conducteur), dans le panneau situé au-dessus de la boîte à gants (passager) et au niveau de l'appuie-genoux latéral du conducteur. Lorsque le module SRSCM détecte un impact important à l’avant du véhicule, il déploie automatiquement les airbags frontaux.

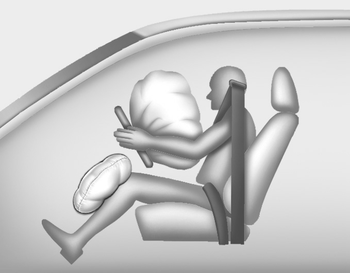

Airbag conducteur frontal (2)
Au cours du déploiement, les coutures moulées sur les enveloppes du coussin lâchent sous la pression de déploiement des airbags. Ensuite, l'ouverture des enveloppes permet aux airbags de se gonfler totalement.

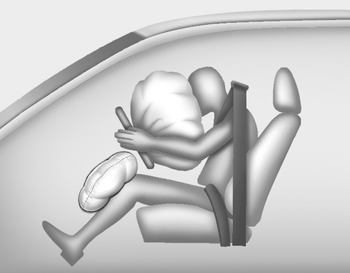

Airbag conducteur frontal (3)
Un airbag totalement gonflé associé à une ceinture de sécurité correctement attachée ralentit le mouvement vers l'avant du conducteur ou du passager et réduit le risque de blessure à la tête et au thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se dégonfler ce qui permet au conducteur d'avoir une visibilité vers l'avant et de diriger le volant ou d'effectuer d'autres commandes.

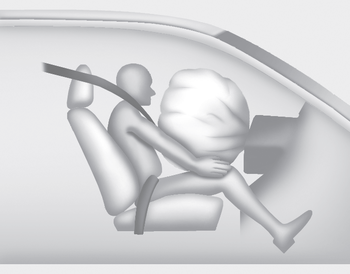

Airbag passager frontal
AVERTISSEMENT
AVERTISSEMENT
Système ETC (contrôle du papillon électrique) Recherche de pannes
Protection de sécurité
Élément
Sécurité intégrée
Moteur ETC
Valve du papillon bloquée sur 5°
TPS
Défaut TPS 1
ECM examine TPS2
Défaut TPS 2
ECM ex ...
Airbag rideau
Les airbags rideaux sont situés des deux côtés de la galerie, au-dessus des portes.
Ils sont conçus pour protéger les têtes des occupants des sièges avant et des
occupants des sièges latéraux arrière dans certains types de chocs latéraux.
Les airbags rideau sont conçus pour se dà ...
