COMPOSANTS |

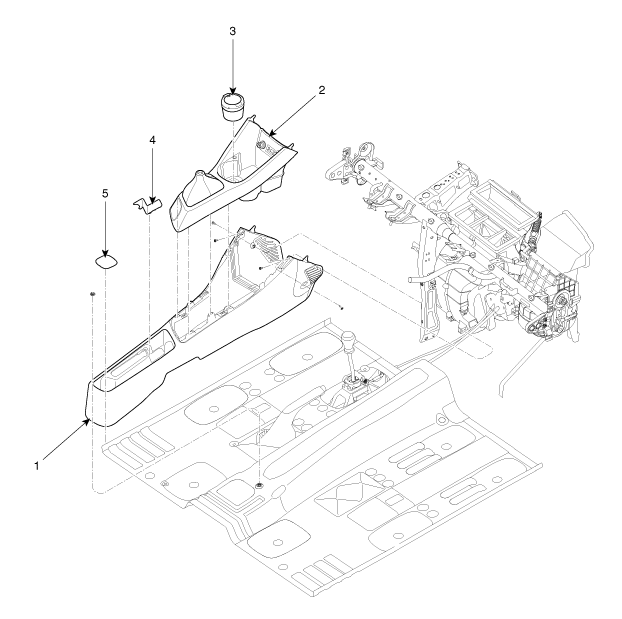

[TM] |
1. Ensemble de console du plancher 2. Revêtement supérieur de console 3. Ensemble du cendrier |
4. Couvercle du levier du frein de stationnement 5. Tapis du plateau de console |

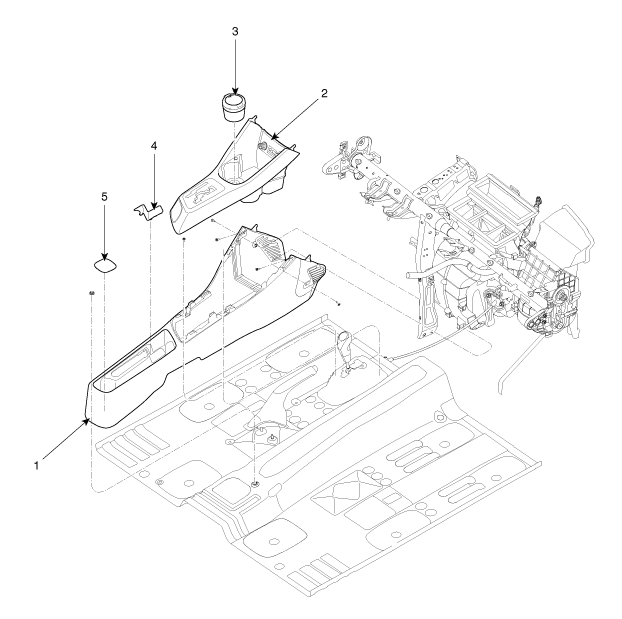

[A/T] |
1. Ensemble de console du plancher 2. Revêtement supérieur de console 3. Ensemble du cendrier |
4. Couvercle du levier du frein de stationnement 5. Tapis du plateau de console |
