REMPLACEMENT

Enlevez la roue et le pneu avant.

Couple de serrage:

88,3 ~ 107,9 N.m (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)

Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant.

Enlevez le support du capteur de vitesse de la roue (A) et le support du flexible de frein (B) de l'ensemble de la jambe de force avant en desserrant les boulons de fixation.

Couple de serrage:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 Kgf.m, 5,1 ~ 8,0 lb-ft)

Desserrez le boulon puis déposez le capteur de vitesse de roue (A).

Couple de serrage:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 Kgf.m, 5,1 ~ 8,0 lb-ft)

Débranchez le lien du stabilisateur (A) de l'ensemble de l'amortisseur avant en desserrant l'écrou.

Couple de serrage:

34,3 ~ 44,1 N.m (3,5 ~ 4,5 kgf.m, 25,3 ~ 32,5 lb-ft)

Desserrez l'écrou de fixation supérieur de la jambe de force.

Couple de serrage:

49,0 ~ 68,6 N.m (5,0 ~ 7,0 kgf.m, 38,2 ~ 50,6 lb-ft)

Déconnectez la jambe de force avant (A) avec l’essieu avant en desserrant les boulons et les écrous.

Couple de serrage:

98,1 ~ 117,7 N.m (10,0 ~ 12,0 kgf.m, 72,3 ~ 86,8 lb-ft)

7.	Pour la pose, suivez la procédure inverse de la dépose.

DÉMONTAGE

Comprimez le ressort hélicoïdal à l'aide de l'outil spécial (09546-26000).

Couple de serrage :

58,8 ~ 68,6 N.m (6,0 ~ 7,0 kgf.m, 43,4 ~ 50,6 lb-ft)

2.	Déposez l'écrou autobloquant de la jambe de force.

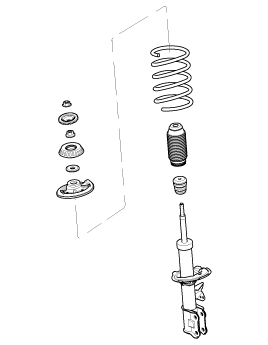

3.	Déposez l’isolateur, l’appui de ressort, le ressort de bobine et la gaine pare-poussière de la jambe de force.

4.	Pour le remontage, suivez la procédure inverse du démontage.

Contrôle

1.	Vérifiez que le roulement de la béquille n'est ni usé ni endommagé.

2.	Vérifiez que le siège inférieur et supérieur du ressort n'est pas endommagé ni détérioré

3.	Comprimez et étendez la tige du piston (A) et vérifiez qu'il n'y a aucune résistance anormale ou bruit anormal pendant le fonctionnement.
