Kia Picanto Revue Technique Automobile / Système mécanique du moteur / Ensemble moteur et boite de vitesses / Fixation du moteur Composants et emplacement des composants

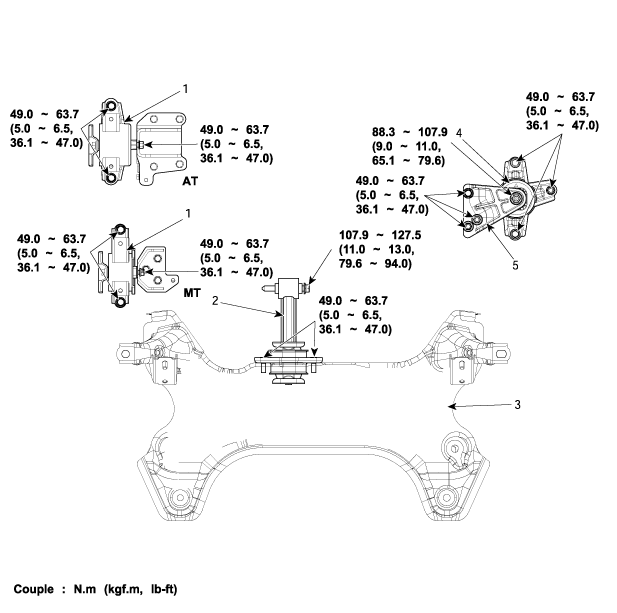

COMPOSANTS

1. Support de la boîte de vitesses
2. Support de la tige de rouleau
3. Faux-châssis

4. Support de fixation du moteur
5. Support du moteur
