Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Dégivreur lunette arrière / Interrupteur du désembueur de la vitre arrière Procédures de réparation

Contrôle

1.	Les entrées de l’interrupteur de désembuage des vitres arrière peuvent être vérifiées au moyen de GDS.

2.	Pour vérifier la valeur d’entrée de l’interrupteur du désembueur de la vitre arrière, sélectionnez l’option “Module de commande de la caisse”.

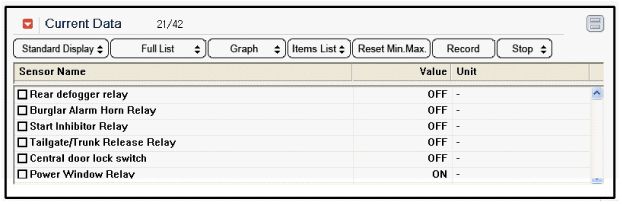

3.	Pour consulter la présente valeur entrée/sortie de BCM, "DONNÉES actuelles". Elle offre des informations sur les conditions d'entrée/sortie BCM du boîtier de raccordement smart.

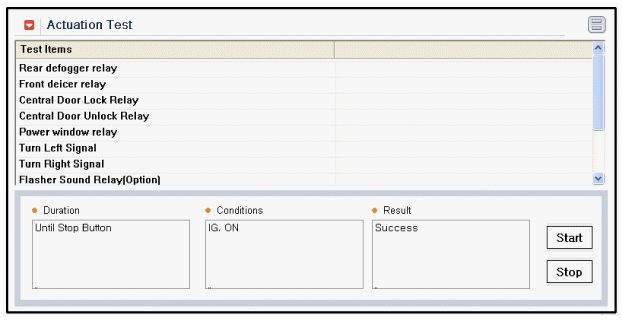

4.	Pour vérifier la valeur d’entrée de l’interrupteur du désembueur de vitre arrière en mode de force, sélectionnez l’option “Test d'actionnement du boîtier de raccordement smart”.

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Retirez le panneau du tableau de bord (A). (Reportez-vous au groupe BD - "Tableau de bord")

3.	Enlevez l'unité audio (A). (Reportez-vous à "Audio".)

4.	Déposez le contrôleur du chauffage et du climatiseur (A) avec 4 vis et les connecteurs (B).

INSTALLATION

1.	Installez le contrôleur du chauffage et du climatiseur sur le panneau de console centrale.

2.	Installez l'unité audio.

3.	Installez le panneau du tableau de bord central.
