Kia Picanto: Moulure de côté de carrosserie Procédures de réparations
Kia Picanto Revue Technique Automobile
Remplacement de la garniture du toit
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
du toit (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement de la garniture Delta
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
Delta (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement de la vitre fixe de la lunette
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Déposez les pièces suivantes :
| • |
Ensemble du siège arrière
(Reportez-vous au groupe BD - "Siège arrière")
|
| • |
Garniture deprotection de la porte avant et arrière
(Voir le groupe BD - "Garniture intérieure")
|
| • |
Garniture transversale arriere
(Voir le groupe BD - "Garniture intérieure")
|
| • |
Ancrage inférieur de la ceinture de sécurité avant
(Reportez-vous au groupe BD - "Ceinture de siège avant")
|
| • |
Ancrage inférieur de ceinture de sécurité arrière
(Reportez-vous au groupe BD - "Ceinture de siège arrière")
|
| • |
MOULURE LATÉRALE DU COFFRE
(Voir le groupe BD - "Garniture intérieure")
|
| • |
Garniture inférieure du montant central
(Voir le groupe BD - "Garniture intérieure")
|
| • |
Garniture supérieure du montant central
(Voir le groupe BD - "Garniture intérieure")
|
| • |
GARNITURE DU PILIER ARRIÈRE
(Voir le groupe BD - "Garniture intérieure")
|
|
| 2. |
Après avoir desserré les écrous de fixation, déposez la vitre fixe de
la lunette (A).
|
Couple de serrage:
6,9 ~ 9,8 Nm (0,7 ~ 1,0 kgf.m, 5,1 ~ 7,2 lb-ft)
|
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du garde-boue de la roue avant
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Enlever la roue avant.
|
| 2. |
Après avoir desserré l'écrou, les clips et les vis de fixation, déposez
le garde-boue avant (A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du garde-boue de la roue arrière
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Déposez le pneu arrière.
|
| 2. |
Après avoir desserré les vis et les clips de fixation, déposez le garde-boue
arrière (A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du garde-boue avant
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Après avoir desserré les vis et le clip de fixation, déposez le garde-boue
avant (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du garde-boue arrière
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Après avoir desserré les vis et le clip de fixation, déposez le garde-boue
arrière (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du déflecteur de la roue arrière
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Après avoir desserré les clips de fixation, déposez le déflecteur de
la roue arrière (A).
|
| 2. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
Remplacement de la moulure du seuil latérale
| • |
Si on fait levier à l'aide d'un tournevis à bout plat, il faudra
l'envelopper avec un ruban de protection, pour éviter tout dommage.
|
| • |
Portez des gants pour protéger vos mains.
|
| • |
Faites attention de ne pas rayer la surface de la carrosserie.
|
|
| 1. |
Desserrez les vis de fixation.
|
| 2. |

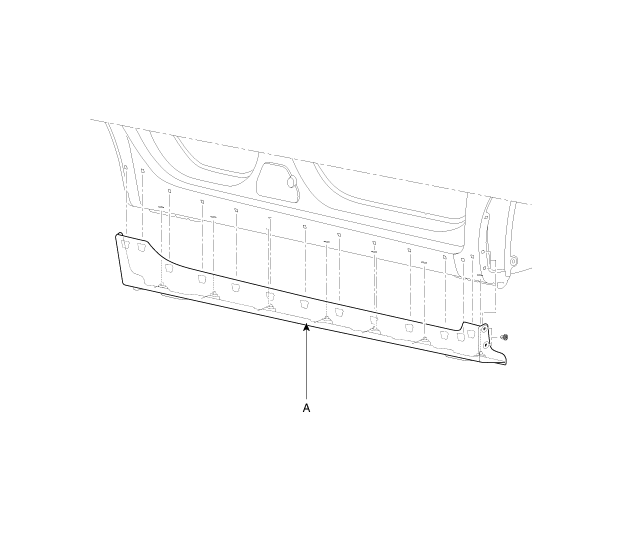

À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la moulure
de seuil latérale (A).
|
| 3. |
Pour la pose, suivez la procédure inverse de la dépose.
| •
|
Remplacez tout clip endommagé.
|
|
|
