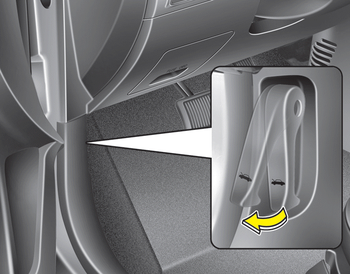

1. Tirez le levier pour débloquer le capot. Le capot doit alors s’entrouvrir.
AVERTISSEMENT
Après avoir arrêté le moteur sur une surface plane, mis le levier de changement de vitesses de la boîte-pont automatique en position P (Parking) ou celui de la boîte-pont mécanique en première ou en marche arrière et enclenché le frein à main, ouvrez le capot.

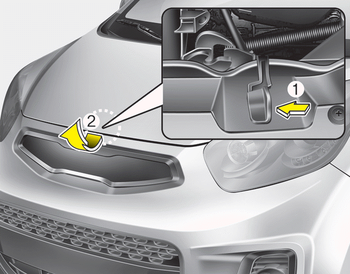

2. Allez à l'avant du véhicule, soulevez légèrement le capot, tirez légèrement le loquet de sécurité (1) situé au centre du capot, puis soulevez le capot (2).

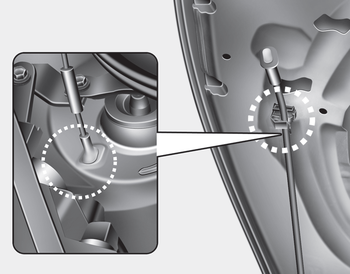

3. Tirez la béquille qui se trouve contre le capot.
4.Maintenez le capot ouvert à l’aide de la béquille.
AVERTISSEMENT - Pièces chaudes
Placez la béquille dans la zone en caoutchouc pour ne pas être brûlé par le métal chaud lorsque la température du moteur est élevée.
Composants et emplacement des composants
COMPOSANTS
1. Segment de piston
2. Piston
3. Axe du piston
4. Bielle
5. Roulement de la bielle (supérieur)
6. Roulement de la bielle (inférieur)
7. Chapeau de bielle
8. Bloc-cylindres
9. Joint torique
10. Poulie du vilebre ...
Feu de direction
1. Retirez la douille du bloc en la tournant dans le sens inverse des aiguilles
d'une montre jusqu'Ã ce que les pattes de la douille s'alignent sur le filetage
du bloc.
2. Retirez l'ampoule de sa douille en appuyant dessus et en la faisant tourner
dans le sens inverse des a ...
