Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / À module de commande de carrosserie / Procédures de réparation

Diagnostic des pannes en utilisant GDS

1.	Le module de commande de caisse peut faire un diagnostic plus rapide à l'aide du GDS. Le BCM communique avec le GDS, puis lit la valeur entrée/sortie et l'envoie à l'actionneur.

2.	Pour diagnostiquer la fonction BCM, sélectionnez le menu du modèle et le module de commande de caisse.

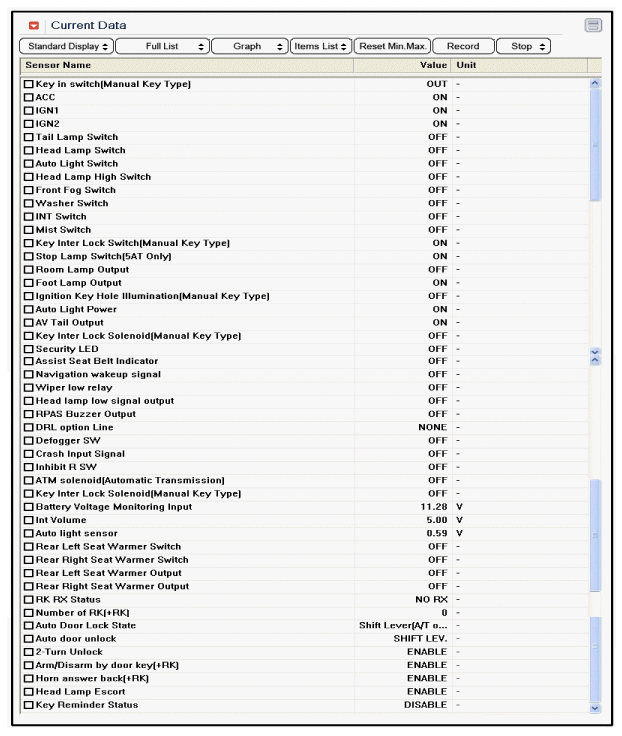

Pour consulter la présente valeur entrée/sortie de BCM, "DONNÉES actuelles". Il fournit des informations sur les conditions d'entrée/sortie de BCM de l'alimentation, clignotant/feux stop, phare, porte, verrouillages, éclairage automatique et émetteurs etc.

–	Données de service du BCM

4.	Pour effectuer une opération forcée sur les facteurs d'entrée de BCM, sélectionnez "TEST D'ACTIVATION".

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous au groupe BD - "Tableau de bord")

3.	Déposez l'unité BCM (A) après avoir débranché un connecteur et desserré 2 écrous.

4.	L'installation est la procédure inverse de la dépose.
