Le dossier des sièges arrière (ou le coussin) peut être rabattu afin de faciliter le transport d’objets longs ou d’augmenter la capacité de transport du véhicule.
AVERTISSEMENT
La fonction de repli du dossier (ou des coussins) des sièges arrière vous permet de transporter des objets plus longs qu’il serait impossible de transporter autrement. Ne laissez jamais les passagers s’asseoir sur le dossier rabattu lorsque le véhicule est en mouvement étant donné qu’il ne s’agit pas d’un siège et que la ceinture de sécurité est alors inutilisable. Cette attitude pourrait entraîner des blessures graves voire fatales en cas d’accident ou d’arrêt brutal. La hauteur des objets transportés sur le dossier rabattu ne doit pas dépasser celle des sièges avant. Si c’est le cas, le chargement risque de glisser vers l’avant et de blesser les occupants du véhicule lors d’arrêts brutaux.
Pour rabattre le coussin et le dossier des sièges arrière:
Les dossiers de siège arrière se rabattent vers l’avant, ce qui permet d’accéder au coffre à bagages et offre un espace de charge plus importante.
AVERTISSEMENT
Ne pas rabattre le siège arrière si, une fois rabattu, cela empêche le conducteur de régler correctement son siège, ce qui serait dangereux en cas d'arrêt brutal ou de collision.
1. Placez le dossier avant en position verticale et, si nécessaire, faites coulisser le siège avant vers l’avant.
ATTENTION

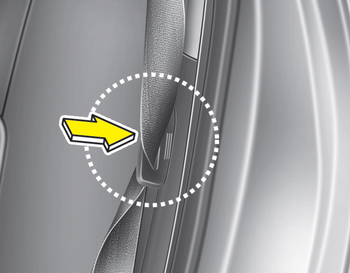

2. Insérez la languette en métal de la ceinture arrière dans son support pour éviter tout endommagement de la ceinture.
■ Type A
■ Type B

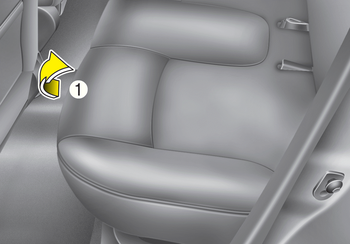

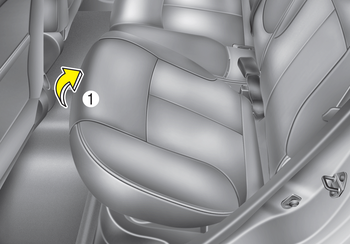

3. Soulevez la partie avant du coussin de siège (1).
■ Type A
■ Type B

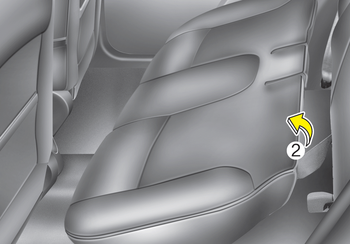

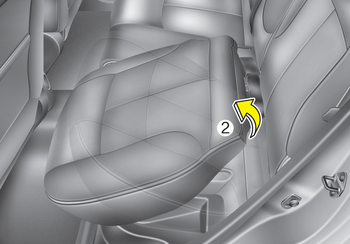

4. Soulevez la partie arrière du coussin de siège (2).
■ Type A
■ Type B

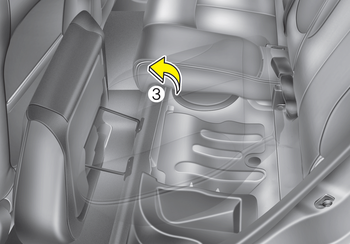

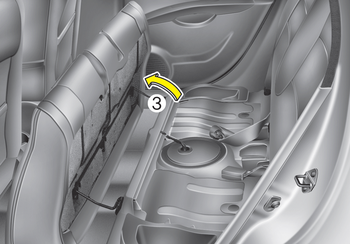

5. Déplacez fermement l'assise (3).
■ Type A

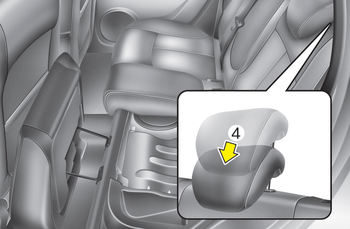

6. Baissez l’appuie-tête au maximum (4).

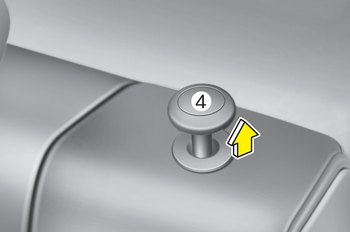

7. Soulevez le levier de déblocage (4).
■ Type A
■ Type B

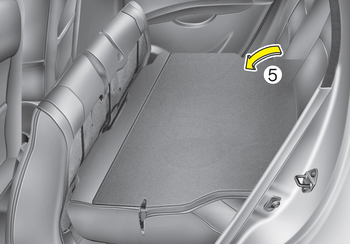

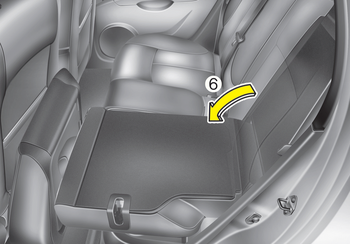

8. Rabattez fermement le dossier de siège vers l’avant (5), (6).
AVERTISSEMENT
Après avoir rabattu le siège arrière et à moins que la position de conduite soit correctement ajustée selon la morphologie du conducteur, ne rabattez pas le siège arrière, car vous risquez de provoquer des blessures graves en cas d’arrêt brutal ou de collision.
