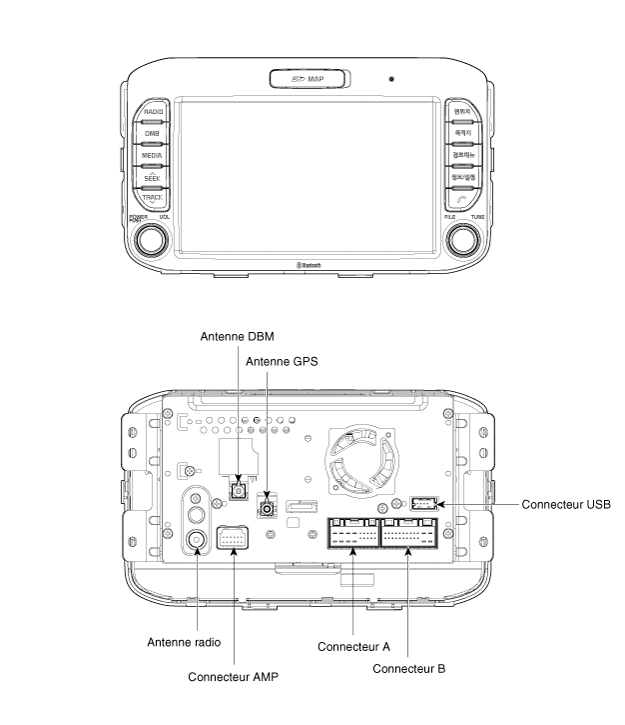

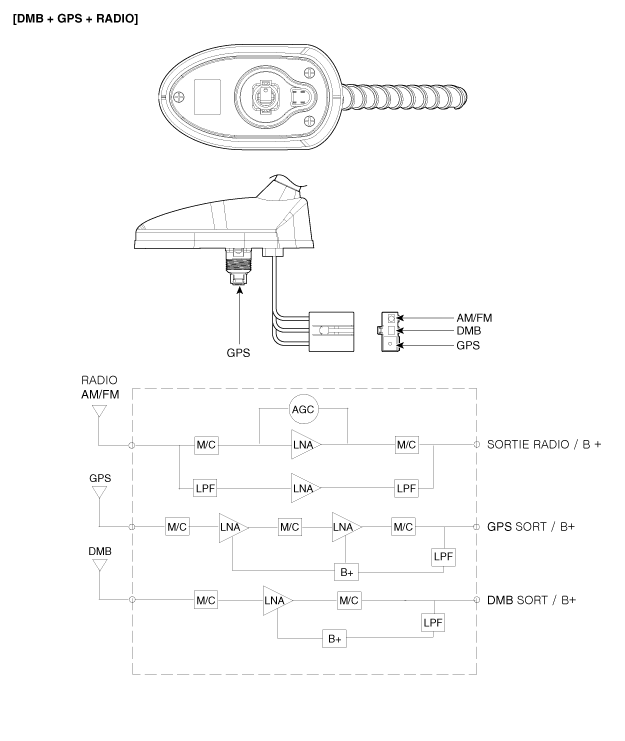

COMPOSANTS

Connecteur de l'unité AVN (AVN)

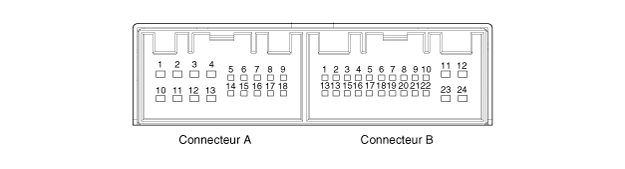

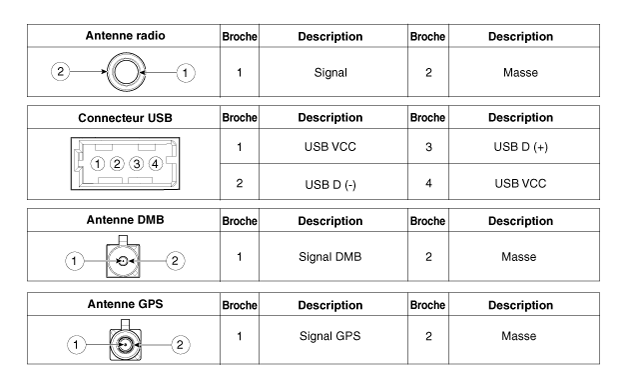

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	CONNECTEUR A	CONNECTEUR B
1	Haut-parleur arrière gauche (-)	MM CAN Haut
2	Haut-parleur avant gauche (-)	-
3	Haut-parleur avant droit (+)	Stationnement (TM)
4	Haut-parleur arrière droit (-)	Clé de braquage
5	Masse vue arrière	-
6	Alimentation vue arrière	-
7	ALT_L	AUX / IPOD vidéo
8	ÉCLAIRAGE (-)	Entrée AUX D
9	Marche arrière	Masse AUX
10	Haut-parleur arrière gauche (-)	MIC (-)
11	Haut-parleur avant gauche (-)	AUDIO
12	Haut-parleur avant droit (+)	Batterie (+)
13	Haut-parleur arrière droit (-)	MM CAN bas
14	Masse vidéo vue arrière	clairage automatique
15	Vidéo vue arrière	Position P (TA)
16	Déverrouillage portière	Vitesse du véhicule
17	-	Masse de télécommande
18	TÉLÉCOMMANDE/ANTENNE	-
19		Masse AUX / IPOD vidéo
20		AUX_Détection
21		Entrée AUX G
22		MIC (-)
23		masse
24		masse

Recherche de pannes

GUIDE AU DÉPISTAGE DES PANNES Avant de penser que le produit est défectueux 1. Les erreurs se produisant lors du fonctionnement ou de l'installation du ...

Unité de tête AVN Procédures de réparation

DÉPOSE Unité de tête AVN • Faites attention de ne pas rayer le tableau de bord ...
