Kia Picanto Revue Technique Automobile / Système électrique du moteur / Système de charge / Alternateur Composants et emplacement des composants

composant

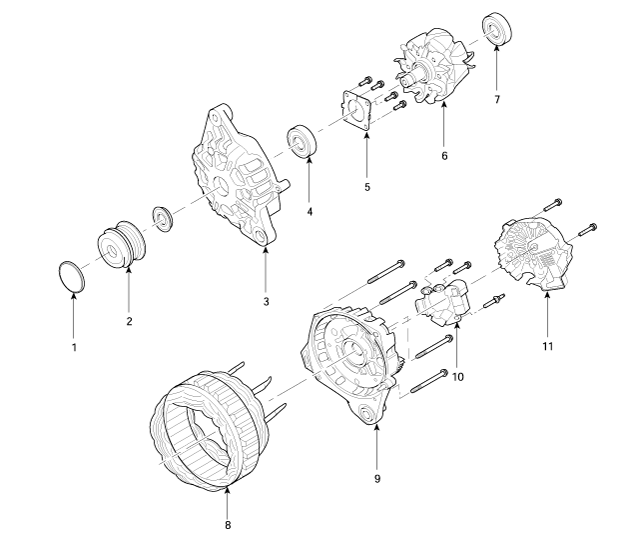

[1,0 L]

1. Écrou
2. Poulie
3. Carter avant
4. Roulement avant
5. Retenue
6. Rotor

7. Roulement arrière
8. Stator
9. Carter arrière
10. Régulateur
11. Couvercle arrière

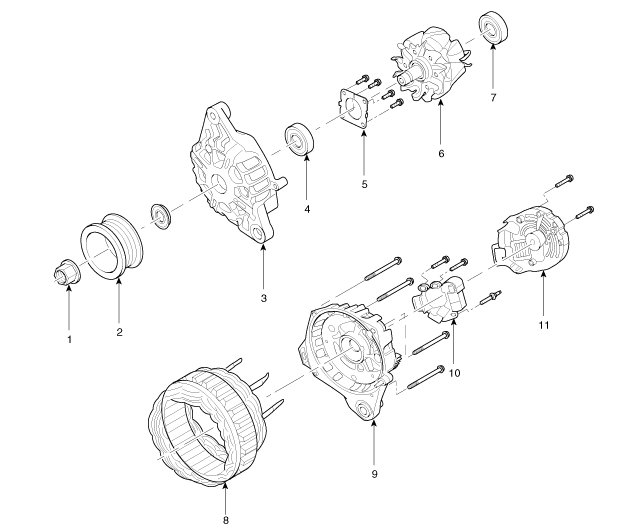

[1,25 L]

1. Chapeau OAD
2. Poulie OAD
3. Carter avant
4. Roulement avant
5. Retenue
6. Rotor

7. Roulement arrière
8. Stator
9. Carter arrière
10. Régulateur
11. Couvercle arrière
