| composant |

Description et fonctionnement

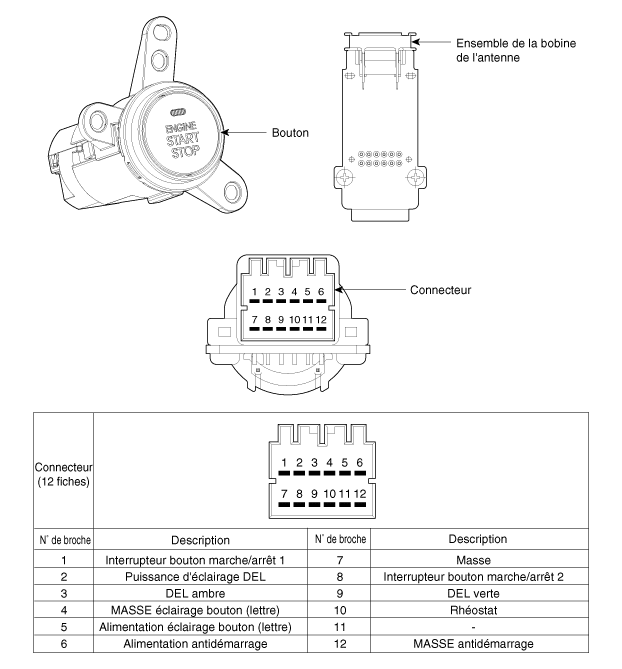

Bouton Marche/arrêt Procédures de réparationComposants et emplacement des composants
emplacement des composants
[GSL 1,0 MPI]
1. ECM (module de contrôle du moteur)
2. Capteur de pression absolue du collecteur (MAPS)
3. Sonde de température d’air d’admission (IATS)
4. Sonde de température du liquide de refroidissement du ...
Unité de soufflerie Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
COMPOSANTS
1. Carter supérieur de la soufflerie
2. Boîtier de la soufflerie (inférieure)
3. Boîtier de gaine d’admission
4. Moteur de soufflerie
5. Volet d'admission
6. Arc d’entrée
...
