Kia Picanto: Commutateur mains libre Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Système mains libre / Commutateur mains libre Diagrammes schématiques

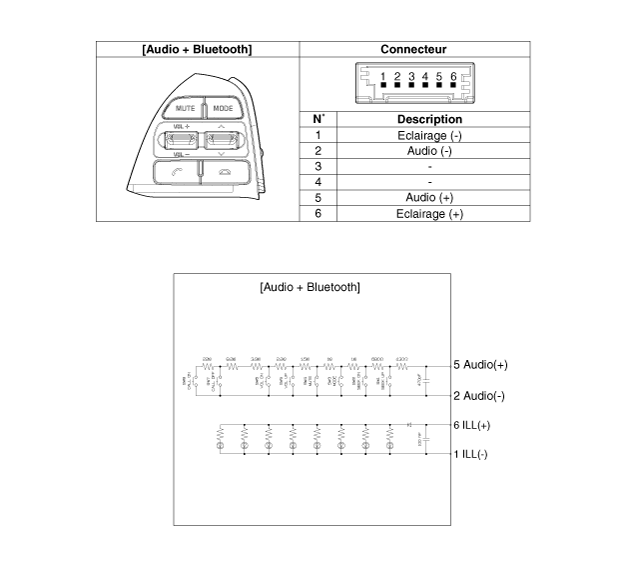

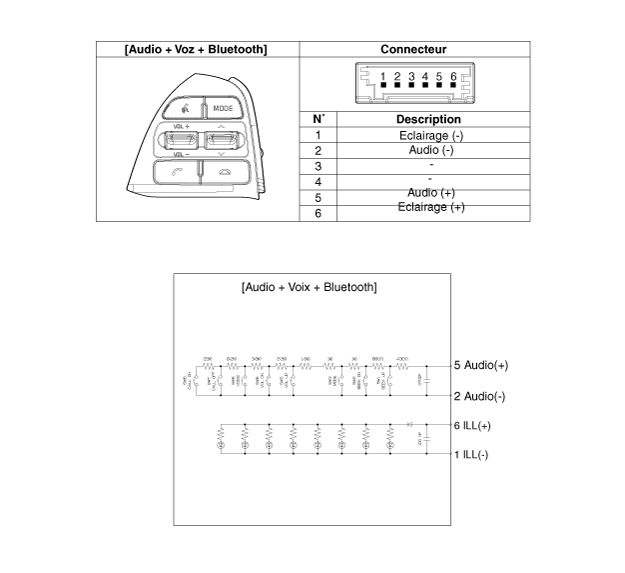

Schéma du circuit

Recherche de pannes

RECHERCHE DE PANNES problème Cause possible Solution Pas d'accouplement Le dispositif Bluetooth de la voiture n&# ...

Commutateur mains libre Procédures de réparation

Contrôle 1. Contrôlez la résistance de l'interrupteur de commande à distance mains libres entre les bornes dans chaque position de l'interrupteur. ...
