| INDEX D'EMPLACEMENT DES COMPOSANTS |

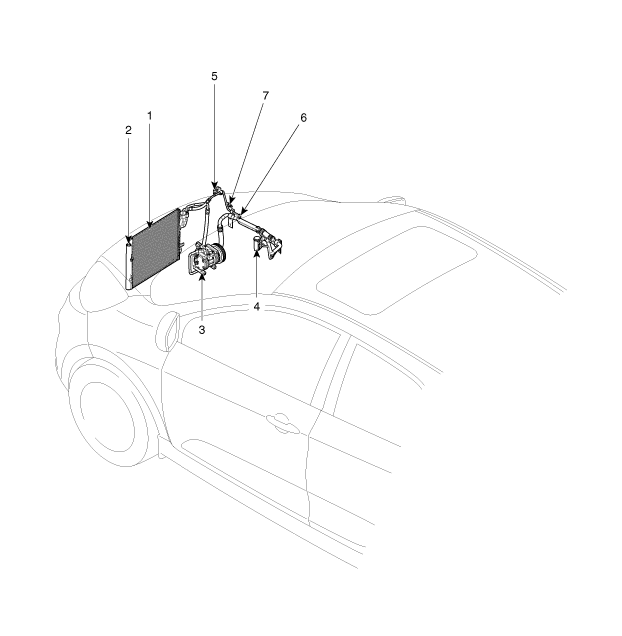

| Compartiment moteur |

|
1. Condensateur 2. Dessicateur du récepteur 3. Compresseur 4. Soupape d'expansion |
5. Port de service (haut) 6. Port de service (bas) 7. Transducteur de pression du climatiseur |

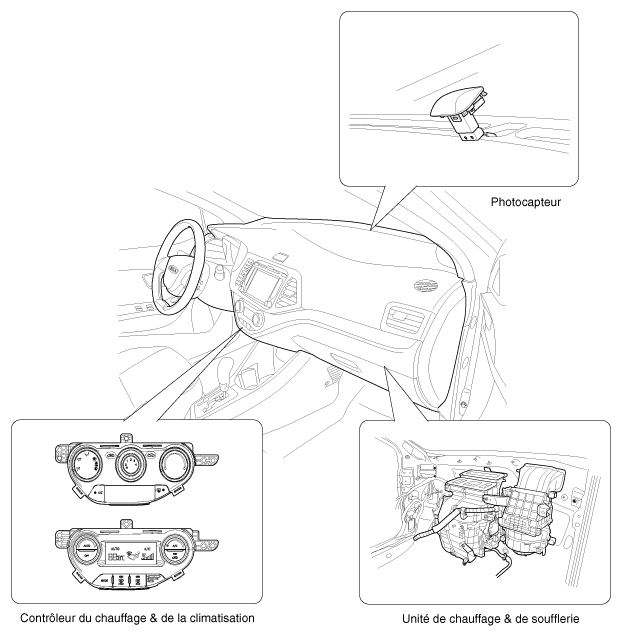

| Intérieur |

Procédures de réparations
Huile du compresseur Procédures de réparationsDiagrammes schématiques
DIAGRAMME SCHÉMATIQUE
Réservoir
Le réservoir est rempli avec un charbon activé et absorbe les vapeurs dans le
réservoir de carburant. La vapeur de carburant accumulée dans le réservoir est
aspirée dans le collecteur d'admission par l'ECM/PCM lorsque les ...
Unité de soufflerie Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
COMPOSANTS
1. Carter supérieur de la soufflerie
2. Boîtier de la soufflerie (inférieure)
3. Boîtier de gaine d’admission
4. Moteur de soufflerie
5. Volet d'admission
6. Arc d’entrée
...
