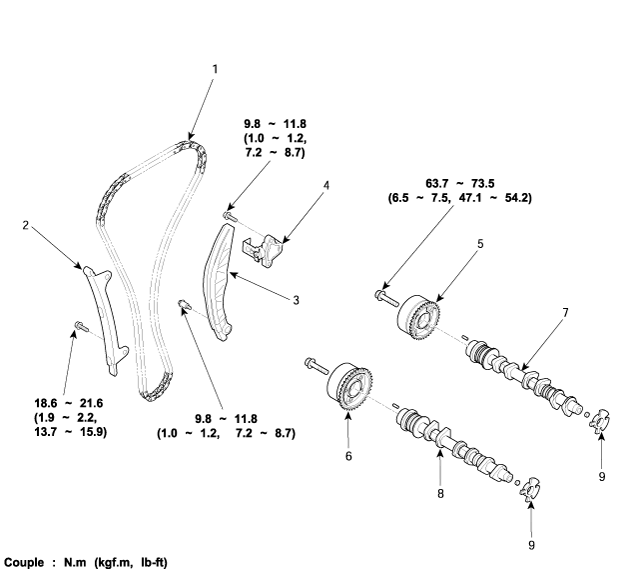

COMPOSANTS

1. Chaîne de distribution
2. Guide de la chaîne de distribution
3. Bras du tendeur de la chaîne de distribution

4. Tendeur de la chaîne de distribution
5. CVVT d'échappement
6. CVVT d'admission

7. Arbre à cames d'échappement
8. Arbre à cames d'admission
9. Roue cible du capteur
