Kia Picanto Revue Technique Automobile / Système mécanique du moteur / Ensemble de la culasse / Culasse / Composants et emplacement des composants

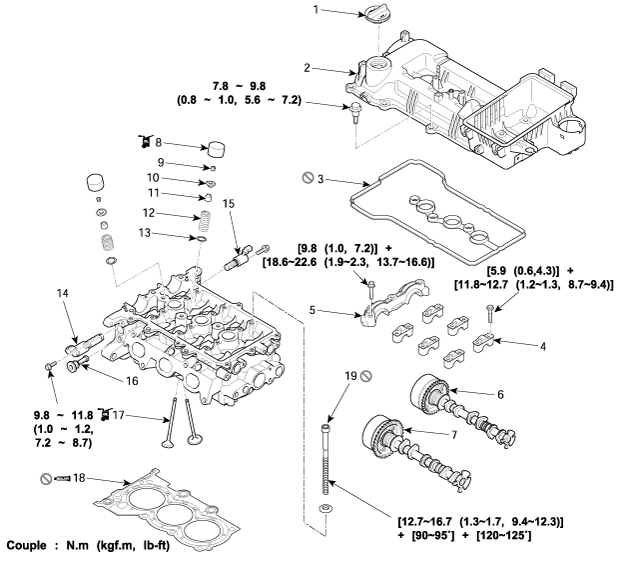

COMPOSANTS

1. Bouchon de remplissage d'huile
2. Couvercle de la culasse
3. Joint du couvercle de la culasse
4. Chapeau du palier de l’arbre à cames
5. Chapeau de palier de l’arbre à cames avant
6. CVVT d'échappement

7. CVVT d'admission
8. MLA (Régleur de jeu mécanique)
9. Verrouillage de retenue
10. Retenue
11. Joint de la tige de soupape
12. Ressort de soupape

13. Siège du ressort de soupape
14. OCV d'admission (soupape de commande d'huile)
15. OCV d'échappement (soupape de commande d'huile)
16. Filtre OCV
17. Soupape
18. Joint de culasse
19. Boulon de culasse
