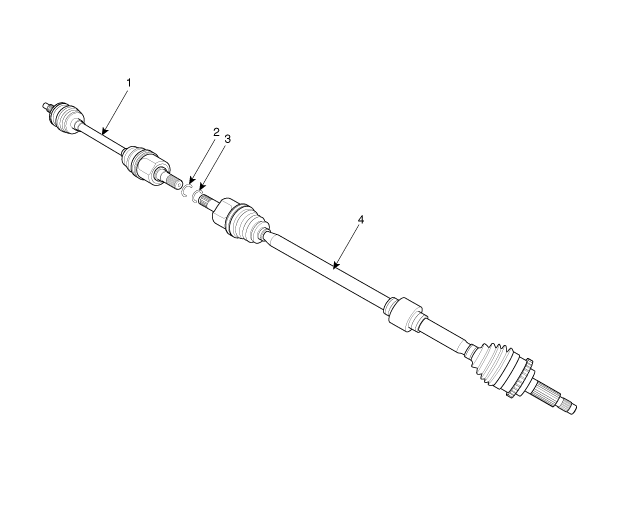

EMPLACEMENT DES COMPOSANTS |
1. Arbre de transmission (G) 2. Circlip |
3. Circlip 4. Arbre de transmission (D) |
COMPOSANTS |

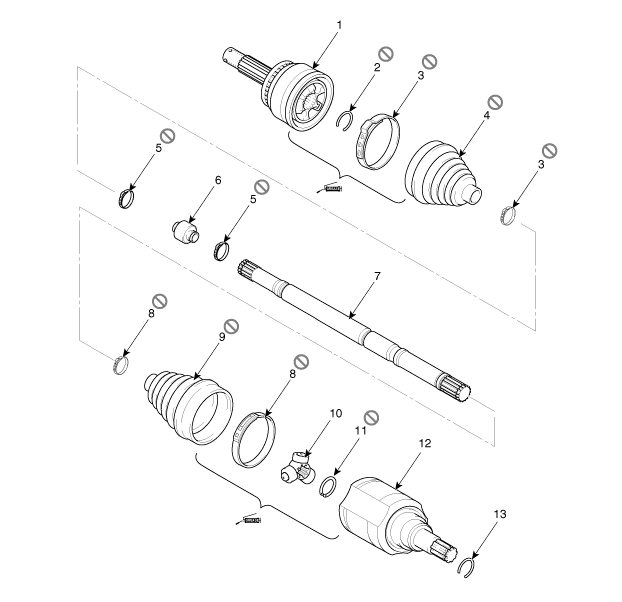

(Droit) |
1. Ensemble du joint birfield 2. Circlip BJ 3: Bande du pare-poussière du JB 4. Soufflet BJ 5. Bande de l’amortisseur dynamique |
6. Amortisseur dynamique 7. Arbre 8. Bande du pare-poussière du TJ 9. Pare-poussière TJ |
10. Croisillon 11. Anneau élastique 12. Pare-poussière TJ 13. Circlip |

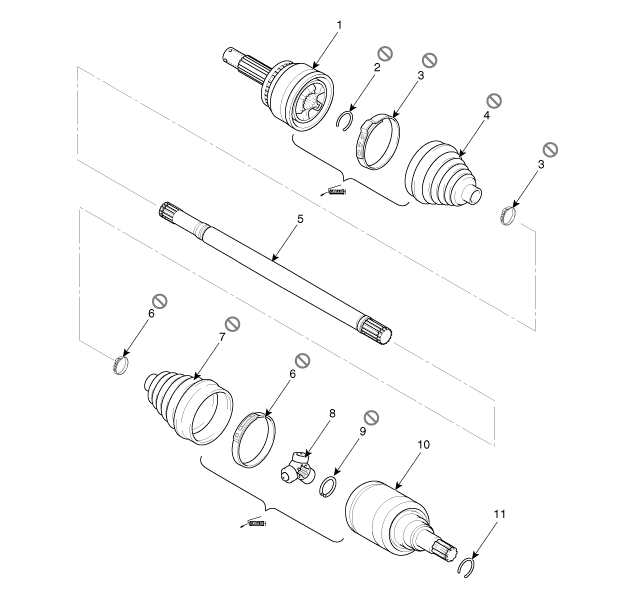

(Gauche) |
1. Ensemble du joint birfield 2. Circlip BJ 3: Bande du pare-poussière du JB 4. Soufflet BJ |
5. Arbre 6. Bande du pare-poussière du TJ 7. Pare-poussière du TJ 8. Croisillon |
9. Circlip 10. Pare-poussière du TJ 11. Circlip |
Compresseur Composants et emplacement des composants
Composants (type DV 12)
1. Boulon
2. Moyeu et disque
3. Rondelle (cale)
4. Anneau de retenue
5. Poulie
6. Anneau de retenue
7. Bobine d'excitation
8. Compresseur
Composants (type HS 09)
...
Rhéostat Procédures de réparation
Contrôle
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez l'interrupteur inférieur du tableau de bord (A).
3.
Déposez le connecteur de l'interrupteur du rhéostat (A).
...
