Kia Picanto: Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Arbre de Transmission et Essieu / Ensemble de l′essieu arrière / Moyeu arrière / Support / Composants et emplacement des composants

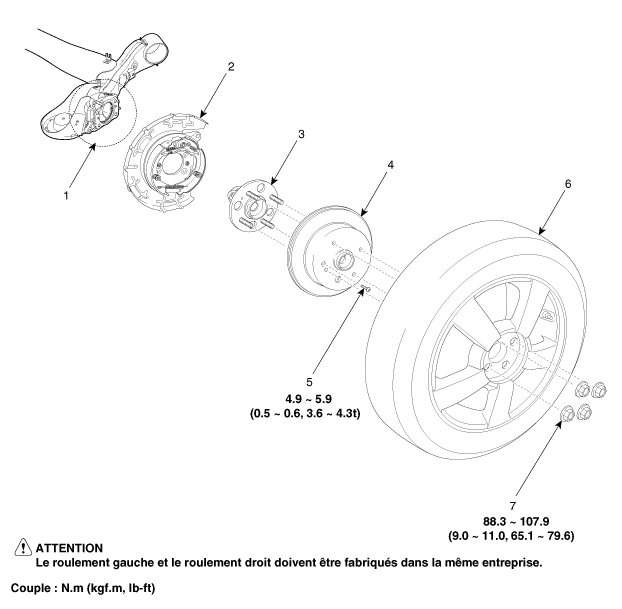

COMPOSANTS

1. Ensemble de l'axe de torsion arrière
2. Frein arrière
3. Ensemble du moyeu de la roue arrière
4. Disque de frein arrière

5. Vis de fixation du disque de frein arrière
6. Roue/pneu arrière
7. Écrou de roue arrière

Ensemble de l′essieu arrière / Moyeu arrière / Support

...

Procédures de réparations

REMPLACEMENT [Type de disque] 1. Desserrez légèrement les écrous de la roue. Soulevez le véhicule et vérifiez qu'il est correctement calé. ...
