Kia Picanto Revue Technique Automobile / Système de direction / Direction assistée électrique / Composants et emplacement des composants

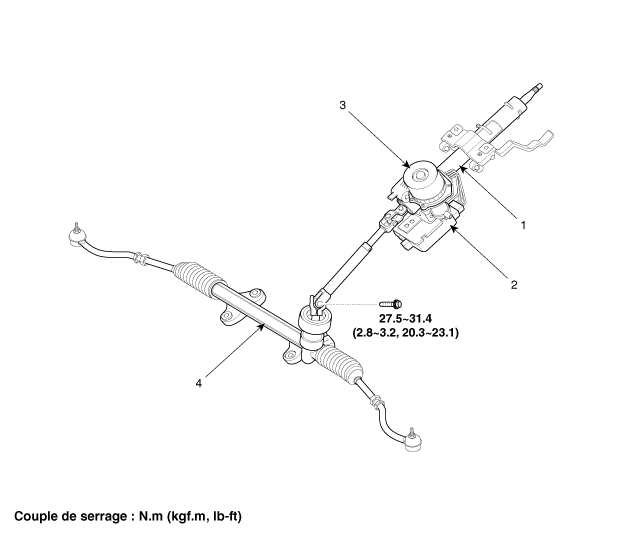

COMPOSANTS

1. Colonne de direction
2. ECU

3. Moteur
4. Boîte d'engrenage de direction
