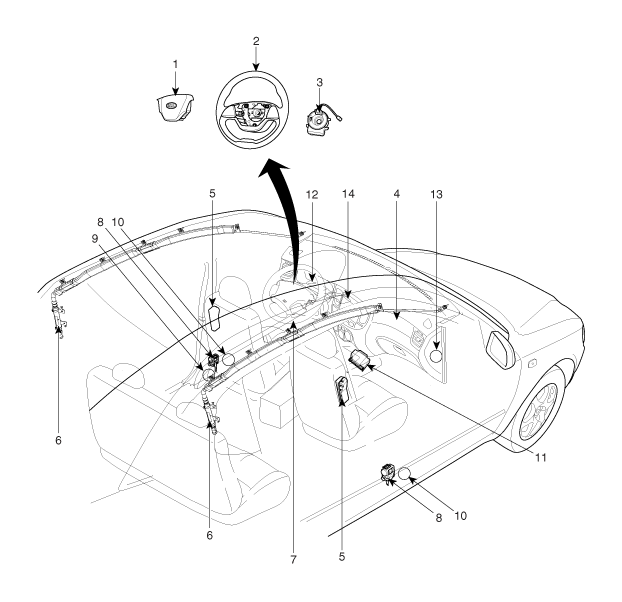

COMPOSANTS |
1. Airbag du conducteur (DAB) 2. Volant de direction 3. Ressort spiral 4. Airbag du passager (PAB) 5. Airbag latéral (SAB) 6. Airbag rideau (CAB) 7. Airbag genoux (KAB) |
8. Prétendeur de ceinture de sécurité (BPT) 9. Prétendeur ancrage (APT) 10. Capteur d’impact latéral (SIS) 11. Module de commande du système de retenue supplémentaire (SRSCM) 12. Témoin d’avertissement d’airbag 13. Interrupteur ON/OFF d'airbag passager 14. Voyant ON/OFF d'airbag passager |
emplacement des composants |

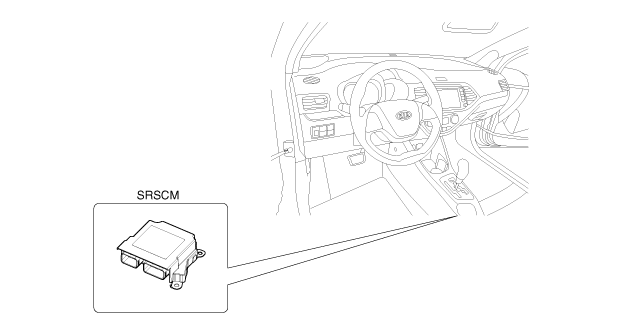

À module de COMMANDE DU SYSTÈME DE RETENUE SUPPLÉMENTAIRE (SRSCM) |

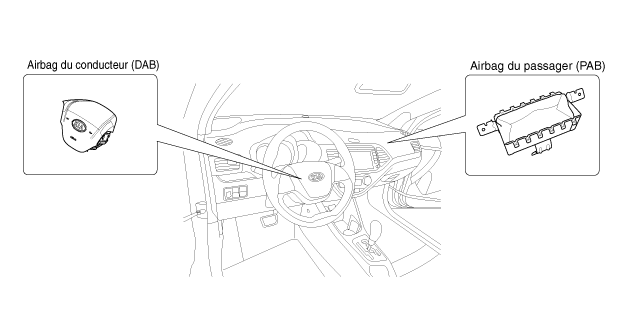

AIRBAG DU CONDUCTEUR (DAB) / AIRBAG DU PASSAGER (PAB) |
airbag latéral (SAB) |

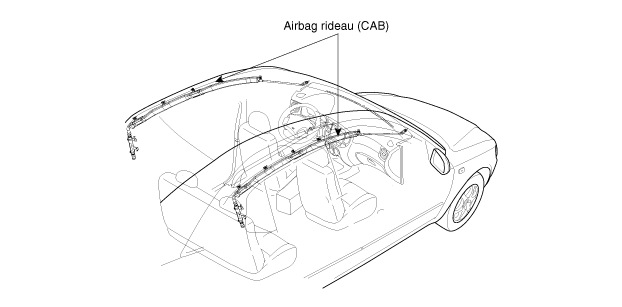

AIRBAG RIDEAU (CAB) |

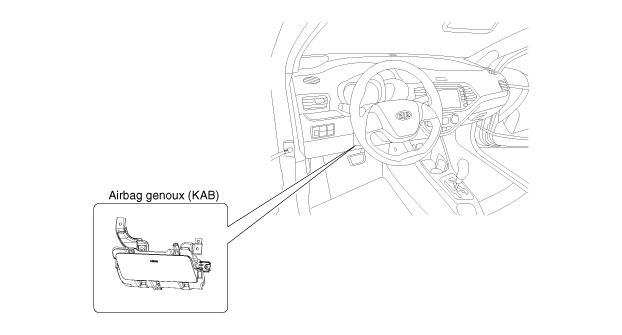

Airbag genoux (KAB) |

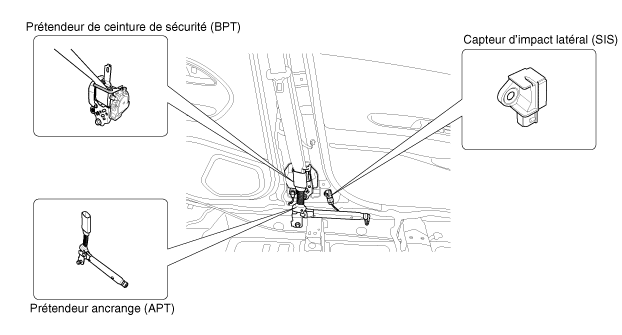

Capteur d'impact latéral (SIS)/prétendeur de ceinture de sécurité (BPT)/prétendeur d'ancrage (APT) |
