Kia Picanto: Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / À interrupteur multifonctions / Composants et emplacement des composants

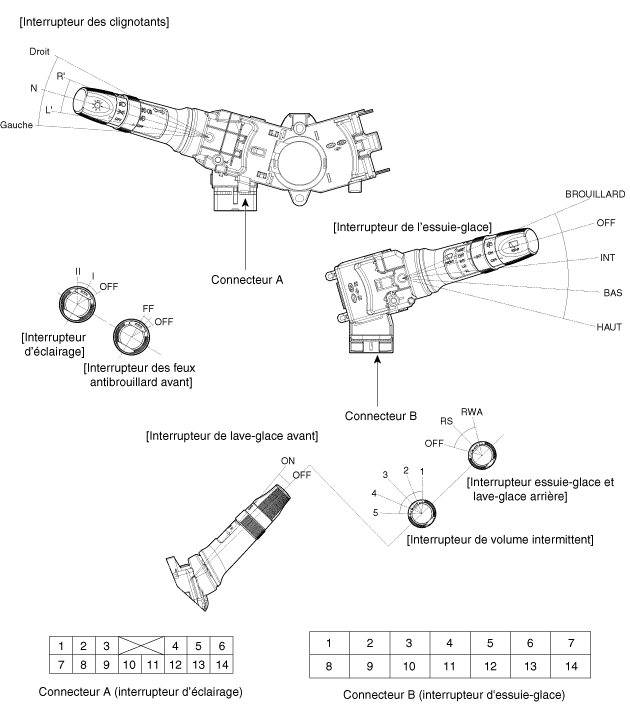

COMPOSANTS

CONNECTEUR Nom	NON	Description	CONNECTEUR Nom	NON	Description
INTERRUPTEUR D'ÉCLAIRAGE (14P)	1	MASSE de l'interrupteur des feux antibrouillard	Interrupteur d'essuie-glace et de lave-glace (14P)	1	Masse de l’essuie-glace
	2	À interrupteur du feu-brouillard avant		2	Vitesse haute de l'essuie-glace
	3	Interrupteur du feu-brouillard arrière		3	Alimentation de l’essuie-glace et du lave-vitre et des FEUX DE BROUILLARD
	4	ALIMENTATION UNITE DE CLIGNOTANT		4	Vitesse lente de l'essuie-glace
	5	Clignotant D		5	Arrêt essuie-glace
	6	Feu clignotant G		6	Lave-glace avant
	7	Alimentation de l'interrupteur des phares		7	-
	8	Interrupteur de feux arrière		8	-
	9	Masse de l’interrupteur de phare		9	-
	10	-		10	-
	11	-		11	Stationnement arrière
	12	Feu antibrouillard arrière		12	Lave-glace arrière
	13	Alimentation HAUT de phare		13	Essuie-glace arrière
	14	Alimentation BAS de phare		14	Alimentation de l'essuie-glace et lave-vitre arrière

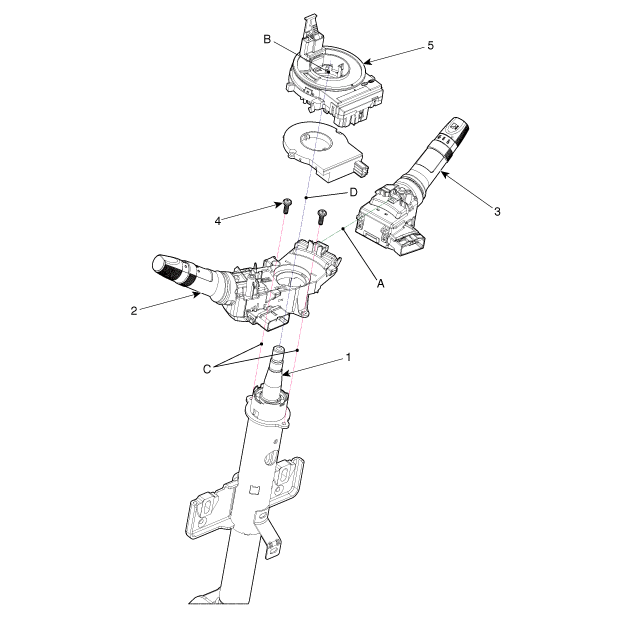

※ Ordre d'installation : A→B→C→D

1. Arbre de la colonne de direction
2. Interrupteur d’éclairage
3. Interrupteur de l’essuie-glace et du lave-glace

4. Vis
5. Ressort spiral

Spécifications

Spécifications Élément Spécifications Tension nominale 12 V CC Plage de la température de fonctionnement ...

Procédures de réparation

Contrôle CONTRÔLE DE L′INTERRUPTEUR D′ ÉCLAIRage Contrôlez la présence de continuité entre les bornes suivantes, à chaque position de l'interrupteur multifonction ...
