Kia Picanto: Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Fusibles et relais / Composants et emplacement des composants

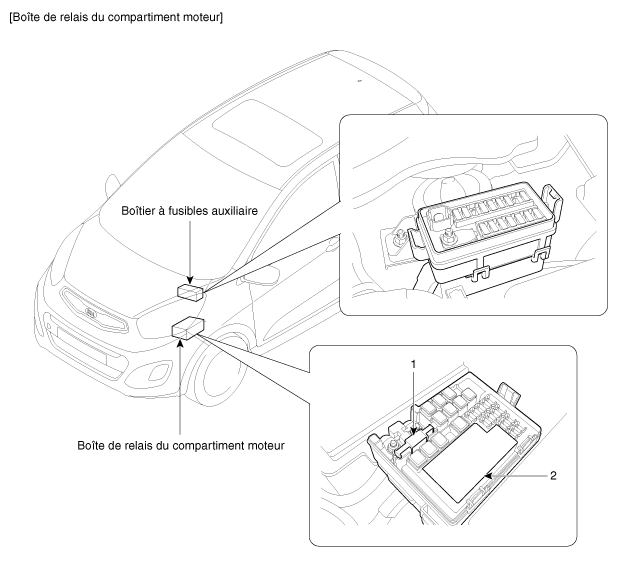

EMPLACEMENT DES COMPOSANTS

1. Boîtier de fusible multiple (direction assistée, relais de générateur)
2. Ensemble de boîte à relais et à fusibles PCB (soufflerie, VENTILATEUR DE CLIMATISEUR, démarr., principal, POMPE À CARBURANT, klaxon, klaxon de l'alarme antivol, ESS, HAC, POMPE À CARBURANT 2, CLIMATISEUR, relais des feux de route/de croisement)
