Kia Picanto: Compresseur Composants et emplacement des composants

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de chauffage ventilation et climatisation / Système de climatisation / Compresseur Composants et emplacement des composants

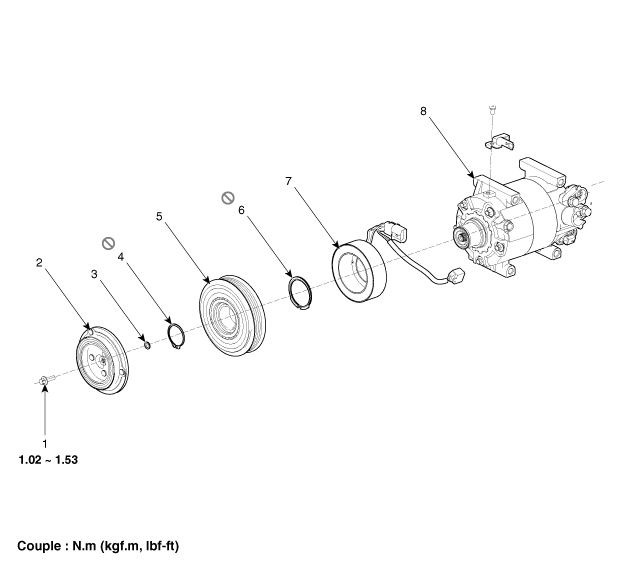

Composants (type DV 12)

1. Boulon
2. Moyeu et disque
3. Rondelle (cale)
4. Anneau de retenue

5. Poulie
6. Anneau de retenue
7. Bobine d'excitation
8. Compresseur

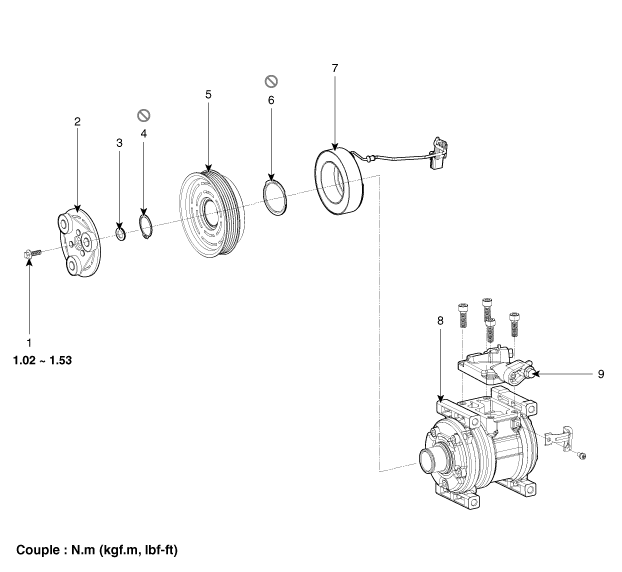

Composants (type HS 09)

1. Boulon
2. Moyeu et disque
3. Rondelle (cale)
4. Anneau de retenue
5. Poulie

6. Anneau de retenue
7. Bobine d'excitation
8. Compresseur
9. Collecteur
