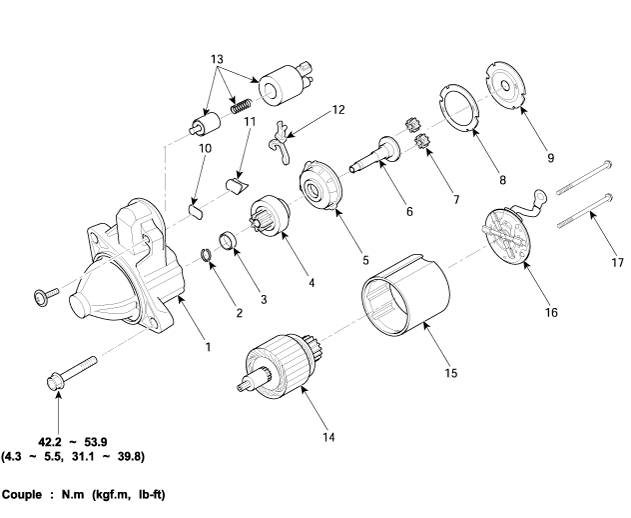

composant

1. Carter avant
2. Circlip
3. Butée
4. Embrayage à roue libre
5. Engrenage intérieur
6. Axe du planétaire
7. Engrenage planétaire
8. Garniture
9. Protection

10. Plaque du levier
11. Garniture du levier
12. Levier
13. Interrupteur magnétique
14. Armature
15. Fourchette
16. Ensemble du porte-balais
17. Boulon passant
