Kia Picanto Revue Technique Automobile / Système électrique de carrosserie / Bouton du système de démarrage du moteur / Diagrammes schématiques

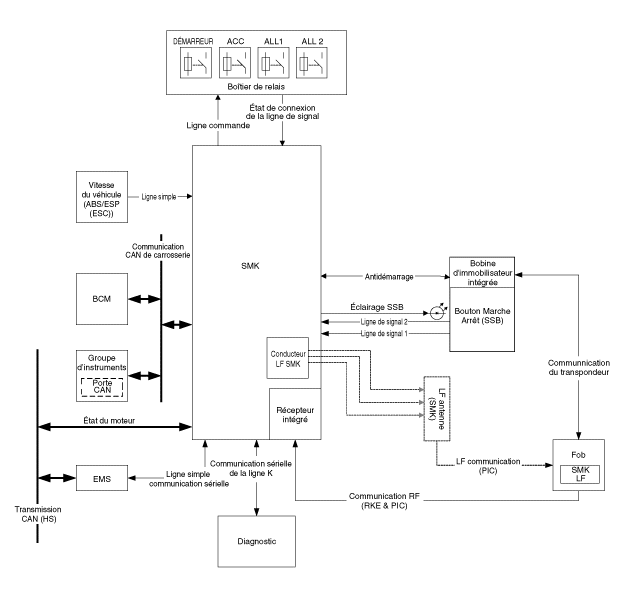

BLOC DIAGRAMME

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Bouton Marche/Arrêt (SSB) 2. Clé FOB 3. Dispositif clé smart 4. Antenne intérieure 1 5. Antenne intérieure 2 ...

Description et fonctionnement

Description DESCRIPTION GÉNÉRALE zDE L′INSTALLATION Le système présente les caractéristiques suivantes : – La machine humaine interface à travers un ...

Autres materiaux:

Unité de chauffage Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS COMPOSANTS 1. Boîtier du dispositif de chauffage (G) 2. Boîtier du dispositif de chauffage (D) 3. Noyau de l'évaporateur 4. Garniture du chauffeur 5. Flexible de vidange 6. Capteur d'évaporate ...

Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS 1. Interrupteur de la vitre électrique conducteur 2. Interrupteur de verrouillage des portières 3. Module de commande de la carosserie (BCM) 4. Actionneur du verrouillage de la porte avant 5. Actionneur de verrouill ...
