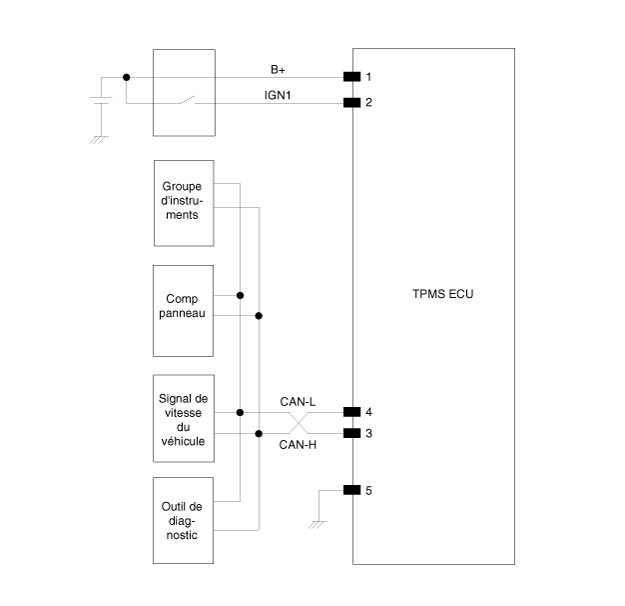

| Schéma du circuit |

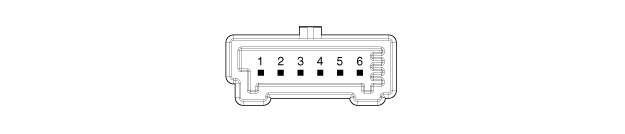

| Connecteur de faisceau de câblage |

|
N° de broche |
Description |
||
|
1 |
Batterie (+) |
||
|
2 |
Allumage ON |
||
|
3 |
CAN H |
||
|
4 |
CAN L |
||
|
5 |
MASSE |
||
|
6 |
NC |
||
