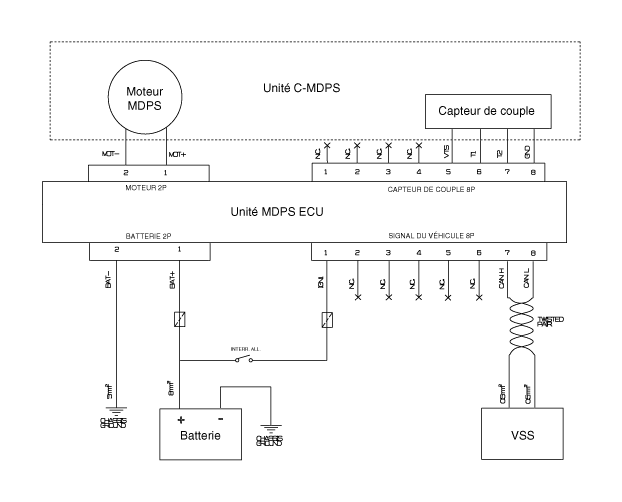

| Schéma du circuit MDPS |

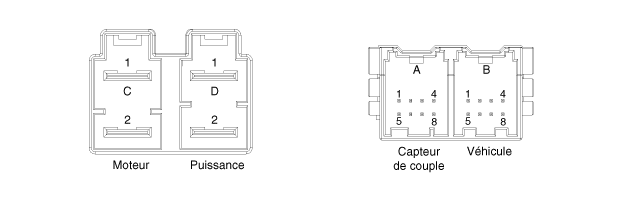

| Connecteur de faisceau de câblage |

|
Type |
N° de BROCHE |
Description |
|
BATTERIE |
1 |
BATTERIE + |
|
2 |
BATTERIE + |
|
|
VSS |
1 |
ign |
|
2 |
- |
|
|
3 |
- |
|
|
4 |
- |
|
|
5 |
- |
|
|
6 |
- |
|
|
7 |
Haut_CAN |
|
|
8 |
Bas_CAN |
Composants et emplacement des composants
