Kia Picanto Revue Technique Automobile / Système de suspension / Système de suspension avant / Ensemble de la jambe de force avant Composants et emplacement des composants

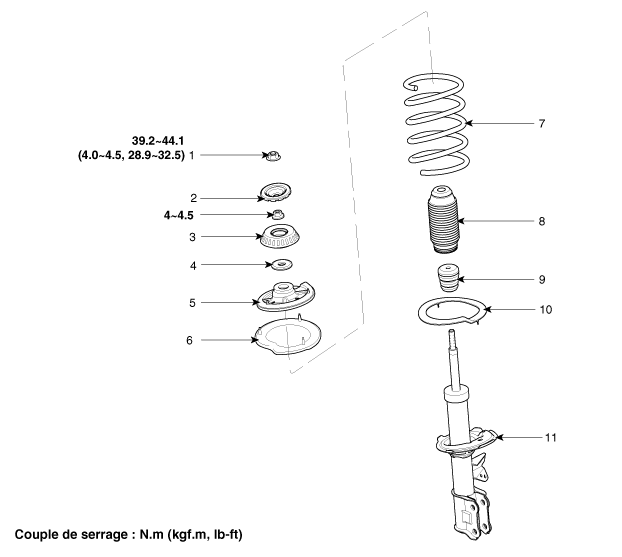

COMPOSANTS

•	Serrez au couple spécifié à la position courbe du véhicule

•	Fixez l'extrémité de la bielle de direction et serrez l'écrou

1. Contre-écrou
2. Chapeau d’isolation anti-poussière
3. Isolateur de la béquille
4. Roulement de la jambe de force

5. Siège supérieur du ressort
6. Coussin supérieur du ressort
7. Ressort de bobine
8. Couvercle pare-poussière

9. Caoutchouc du pare-chocs
10. Coussin inférieur du ressort
11. Ensemble de la bielle

Composants et emplacement des composants

emplacement des composants 1. Arbre de transmission 2. Bras inférieur 3. Disque avant 4. Ensemble de la bielle 5. Boîte de vitesses de directi ...

Ensemble de la jambe de force avant Procédures de réparation

REMPLACEMENT 1. Enlevez la roue et le pneu avant. Couple de serrage: 88,3 ~ 107,9 N.m (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft) ...
