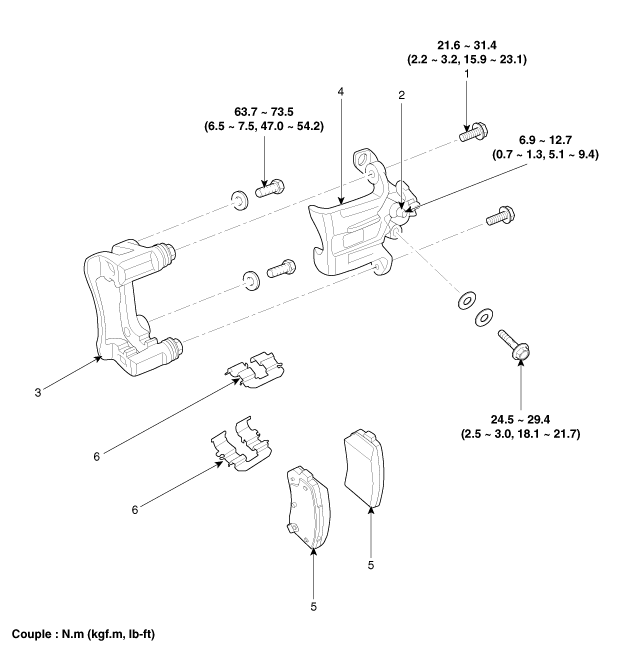

COMPOSANTS

1. Boulon de la tige de guidage
2. Vis de purge
3. Support de l’étrier

4. Corps de l'étrier
5 : Plaquette de frein
6. Système de rétention du patin
