Kia Picanto: Frein à disque avant Composants et emplacement des composants
Kia Picanto Revue Technique Automobile
Kia Picanto Revue Technique Automobile / Systeme de freinage / Systeme de freinage / Frein à disque avant Composants et emplacement des composants

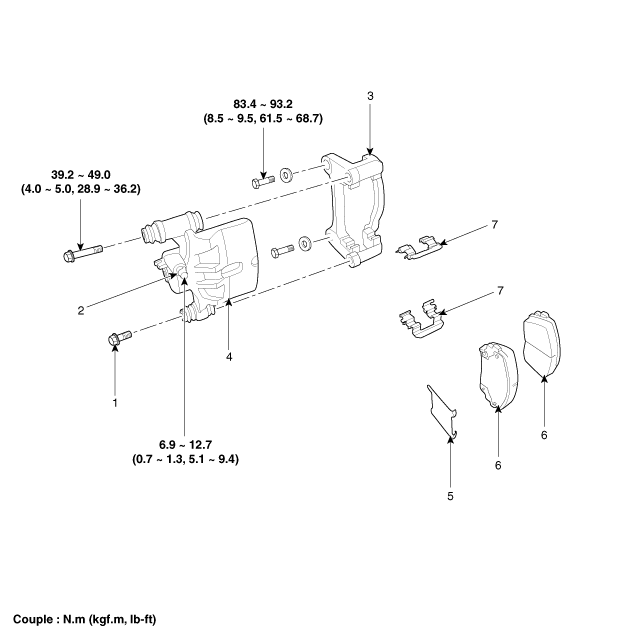

| COMPOSANTS |
|
1. Boulon de la tige de guidage 2. Vis de purge 3. Support de l’étrier 4. Corps de l'étrier |
5. Cale interne de plaquette 6 : Plaquette de frein 7. Goujon de blocage |
