Kia Picanto: À capteur de position du vilebrequin (CKPS) Diagrammes schématiques

Kia Picanto Revue Technique Automobile

Kia Picanto Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de position du vilebrequin (CKPS) Diagrammes schématiques

Schéma du circuit

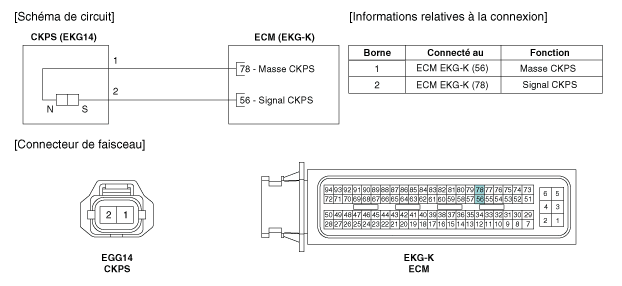

[Pas le type ISG]

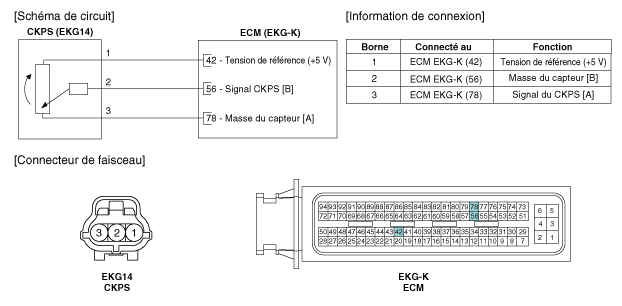

[ISG]
