emplacement des composants |

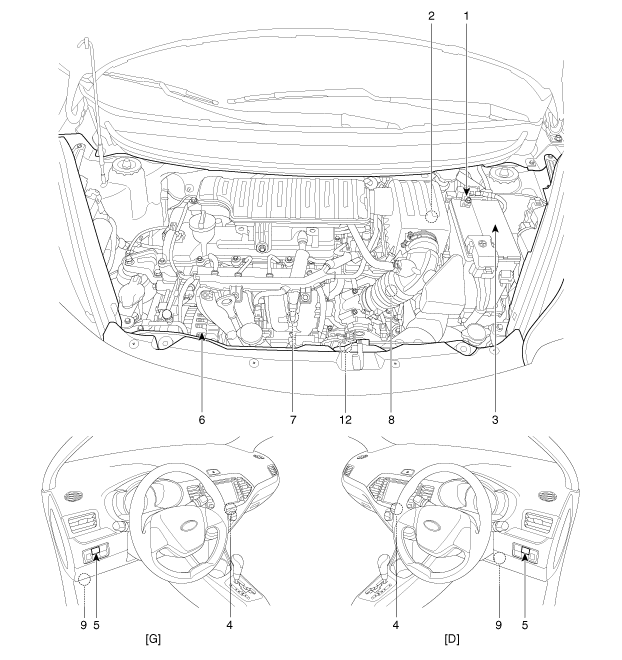

[GSL 1,0 MPI] |

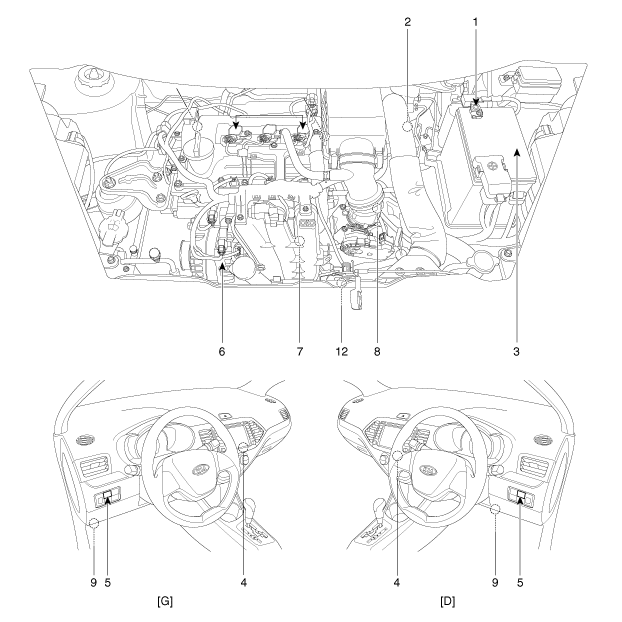

[GSL 1,25 MPI] |
1. Capteur de batterie 2. Capteur de dépression du servofrein (BBVPS) 3. Batterie AGM 4. Convertisseur CC/CC 5. Interrupteur ISG OFF 6. Alternateur |
7. Démarreur 8. Interrupteur point mort 9. Interrupteur d'embrayage 10. Interrupteur de portière 11. Interrupteur de la ceinture de sécurité 12. Interrupteur de capot |
1. Capteur de batterie 3. Batterie AGM |
2. Capteur de dépression du servofrein (BBVPS) [G] |
|
|
2. Capteur de dépression du servofrein (BBVPS) [D] |
4. Convertisseur CC/CC |
|
|
5. Interrupteur ISG OFF |
6. Alternateur |
|
|
7. Démarreur |
9. Interrupteur d'embrayage |
|
|
10. Interrupteur de portière |
11. Interrupteur de la ceinture de sécurité |
|
|
12. Interrupteur de capot |
|
|
|
Injecteur Procédures de réparation
Contrôle
1.
Tournez l'interrupteur d'allumage sur OFF.
2.
Débranchez le connecteur d′injecteur.
3.
Mesurez la résistance entre le plot 1 et 2 de l'injecteur.
4.
...
Groupe d'instruments Procédures de réparation
Contrôle
Compteur de vitesse
1.
Réglez la pression des pneus au niveau spécifié.
2.
Placez le véhicule sur un appareil de contrôle de compteurde vitesse.
Utilisez des cales (A) au besoin.
3.
...
